В промышленном оборудовании нагрев редко является самостоятельной задачей.
Необходимо не просто получить определенную температуру, а обеспечить управляемое, равномерное и воспроизводимое тепловое состояние технологической системы.
Это принципиально разные задачи.
Можно установить нагреватель необходимой мощности, добиться требуемой температуры на дисплее контроллера и при этом получить:
Поэтому при профессиональном проектировании промышленного нагрева необходимо рассматривать одновременно электрическую, тепловую, механическую и управляющую части системы.
Именно такой системный подход позволяет получить не просто «горячую поверхность», а стабильный технологический процесс.
Одна из наиболее распространенных ошибок — начинать проектирование со слов:
«Нам нужен нагреватель мощностью X кВт».
С инженерной точки зрения постановка задачи должна быть обратной.
Сначала необходимо определить:
что нагреваем → до какой температуры → за какое время → с какой производительностью → какие существуют тепловые потери → каким способом должно передаваться тепло → насколько равномерной должна быть температура.
И только после этого определяется конструкция нагревателя.
Это особенно важно для технологического оборудования, где нагрев связан с движением материала.
Например, в экструдере нагревается не только металлический цилиндр.
Одновременно происходит:
Следовательно, нагреватель является только одним элементом гораздо более сложной системы.
Для инженерного подбора необходимо определить тепловой баланс.
В упрощенном виде:
Pнаг ≈ Pпотерь + Pтехнологии + Pразгон
В установившемся режиме составляющая разгона уменьшается, и основная задача нагревателя заключается в компенсации тепловых потерь и передачи необходимого количества энергии технологическому материалу.
Тепловые потери могут формироваться через:
Мнение инженера: если предприятие пытается решить проблему недостаточной температуры исключительно увеличением мощности, первым делом необходимо проверить, не пытается ли оно компенсировать конструктивные тепловые потери электрической энергией.
Во многих случаях более эффективным решением становится не увеличение мощности, а:
Нагреватель должен обеспечивать как минимум два принципиально разных режима работы.
Режим №1 — разогрев
Оборудование холодное.
Необходимо быстро увеличить внутреннюю энергию нагреваемой массы.
Чем больше масса оборудования и выше требуемая температура, тем больше энергии необходимо передать системе.
Режим №2 — поддержание
Рабочая температура уже достигнута.
Теперь нагреватель должен компенсировать потери.
Именно здесь проявляется качество проектирования.
Если система правильно рассчитана, нагреватели не должны постоянно работать на максимальной мощности только для того, чтобы удерживать температуру.
Экспертная оценка: работа нагревателя практически без запаса по мощности в установившемся режиме является поводом проверить тепловой баланс, теплоизоляцию и технологическую нагрузку.
Но и противоположная ситуация — чрезмерно мощный нагреватель — тоже нежелательна.
Каждый промышленный объект обладает тепловой инерцией.
Металлический цилиндр, пресс-форма, плита или массивная головка способны аккумулировать большое количество энергии.
Поэтому система не реагирует мгновенно на включение или отключение нагревателя.
Чем больше тепловая масса, тем больше времени проходит между:
изменением мощности → изменением температуры объекта.
Это необходимо учитывать при настройке системы регулирования.
Если контроллер настроен слишком агрессивно, может возникнуть перерегулирование:
температура ниже заданной → мощность увеличивается → температура уже начала расти → контроллер продолжает подавать мощность → возникает превышение → нагрев отключается → объект продолжает нагреваться.
В результате температура начинает колебаться вокруг заданного значения.
Для некоторых технологических процессов несколько градусов отклонения практически не имеют значения.
Для других — могут привести к изменению вязкости материала, давления, текучести, времени цикла и качества продукции.
Представим, что требуется температура:
220 °C.
Система показывает 220 °C.
Можно считать задачу решенной?
Не обязательно.
Если фактическое распределение температуры выглядит следующим образом:
то технологический процесс может быть нестабильным.
Особенно критично это для:
Следовательно, инженер должен анализировать не только Tсредняя, но и ΔT — разброс температуры по рабочей зоне.
Для оценки нагревателя недостаточно знать его суммарную мощность.
Необходимо понимать, какая мощность приходится на единицу рабочей площади:
q = P / S
где:
q — удельная поверхностная мощность;
P — электрическая мощность;
S — рабочая площадь.
Два нагревателя одинаковой мощности могут иметь совершенно разный тепловой режим.
Например:
5 кВт / 1 м²
и
5 кВт / 0,25 м²
— это принципиально разные условия эксплуатации.
Во втором случае тепловая нагрузка на единицу площади в четыре раза выше.
Экспертное мнение: при подборе нагревателя необходимо сначала оценивать допустимую тепловую нагрузку для конкретной конструкции и среды, а уже затем определять необходимую общую мощность.
Для специальных условий допустимая удельная мощность должна рассматриваться вместе с максимально допустимой температурой нагревателя, объекта и теплоизоляции; соответствующие принципы прямо отражены в нормативных требованиях к электрическим резистивным нагревателям.
Одна и та же мощность ведет себя по-разному в разных средах.
Нагрев металла
Основная задача — обеспечить эффективную теплопередачу через контакт.
Ключевыми становятся:
Нагрев воздуха
Теплопередача происходит в основном через конвекцию и излучение.
Большое значение приобретают:
Нагрев жидкости
Особенно важны:
Поэтому нельзя механически переносить параметры нагревателя из одной среды в другую.
Рассмотрим условный нагреватель мощностью 10 кВт.
Если вся мощность сосредоточена на относительно небольшой поверхности, тепловая нагрузка будет высокой.
Если ту же мощность распределить на большей площади, поверхность нагревателя может работать при существенно более благоприятном тепловом режиме.
Это особенно важно для:
Мнение специалиста: если на погружном нагревателе регулярно образуется нагар или накипь, первое действие не должно заключаться в простой замене ТЭНа. Необходимо выяснить, не является ли причиной чрезмерная поверхностная нагрузка или недостаточная циркуляция.
НОМАКОН указывает, что при проектировании погружных нагревателей учитываются тип среды, начальная и рабочая температура, объем емкости, мощность, материал емкости, наличие перемешивания и условия эксплуатации.
Выбор материала по принципу:
«выдерживает 300 °C — значит подойдет»
является слишком упрощенным.
Материал должен одновременно выдерживать:
Для агрессивных жидкостей необходимо учитывать химический состав и концентрацию.
Например, две жидкости с одинаковым названием могут создавать совершенно разные условия эксплуатации при различной концентрации и температуре.
Поэтому при проектировании погружного нагревателя обязательно анализируется именно реальная рабочая среда, а не только ее общее название.
При нагреве практически любой материал изменяет размеры.
Для промышленного оборудования это означает:
холодный узел ≠ горячий узел.
Диаметр цилиндра, длина детали, зазор, положение крепления и контактные усилия изменяются вместе с температурой.
Если конструкция не учитывает тепловое расширение, возможны:
Особенно важно это для кольцевых, керамических и жестких нагревателей.
Экспертный подход: геометрию нагревателя необходимо оценивать не только в холодном состоянии, но и с учетом рабочего температурного режима.

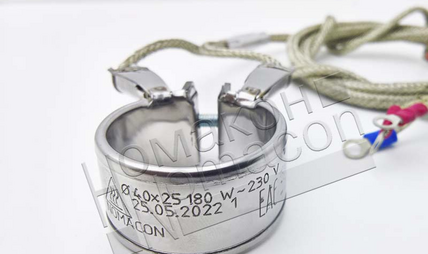

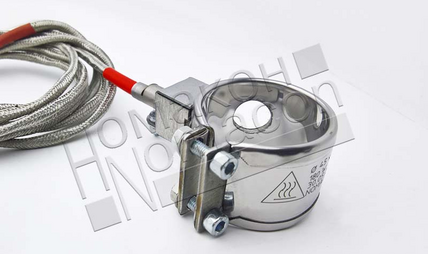

Кольцевой нагреватель должен максимально эффективно передавать тепло цилиндрической поверхности.
При подборе учитываются:
НОМАКОН производит как миканитовые, так и керамические кольцевые нагреватели; компания указывает возможность разработки различных конструкций под промышленное оборудование.
Мнение инженера: если геометрия оборудования не соответствует стандартному размеру нагревателя, не следует автоматически увеличивать внутренний диаметр или использовать случайный типоразмер. Правильнее оценить фактическую посадку и рассмотреть изготовление конструкции непосредственно под узел.
Различие между конструкциями определяется не только максимальной температурой.
Меняется сам характер теплопередачи и поведение нагревателя при высокой тепловой нагрузке.
Керамические системы применяются там, где требуется:
Но установка керамического нагревателя вместо миканитового без анализа оборудования также не является универсальным решением.
Необходимо учитывать:
Для ТЭНП ключевым элементом системы фактически является пара:
нагреватель + посадочное отверстие.
Если отверстие изготовлено неправильно, качественный патрон не сможет работать в оптимальном режиме.
Необходимо контролировать:
Экспертное мнение: патронный нагреватель нельзя рассматривать отдельно от посадочного отверстия. В инженерном смысле это единая теплопередающая система.
Для плоских нагревателей ситуация аналогична.
Тепло должно пройти:
нагреватель → контактная поверхность → металлическая деталь.
Если контакт распределен неравномерно, изменяется тепловое сопротивление.
В одной зоне тепло передается эффективно.
В другой — значительно хуже.
Поэтому плоский нагреватель должен проектироваться вместе с:
НОМАКОН указывает возможность изготовления плоских нагревателей сложной формы, включая П- и L-образные исполнения и конструкции с вырезами и отверстиями. При этом отверстия в готовом нагревателе не должны выполняться произвольно после изготовления.
Это кажется очевидным только после объяснения конструкции.
Нагревательный элемент имеет определенную геометрию.
Если после изготовления произвести механическую обработку без учета внутреннего расположения нагревательной части, можно:
Поэтому отверстия, вырезы и технологические зоны должны быть заложены на этапе проектирования.
Это хороший пример того, почему промышленный нагреватель нельзя считать обычной металлической деталью.
Очень часто нагреватель и датчик проектируются независимо.
С инженерной точки зрения это ошибка.
Нужно проектировать:
нагреватель + место установки датчика + зона регулирования
как единую систему.
Датчик должен располагаться там, где его показания действительно характеризуют технологически важную температуру.
Если он установлен слишком далеко, возникает задержка.
Если слишком близко к нагревателю — он может видеть локальный перегрев.
В обоих случаях регулятор получает информацию, которая не соответствует реальному состоянию технологического процесса.
Для сложных объектов предпочтительнее не просто увеличивать количество нагревателей, а разделять систему на независимые зоны.
Например:
Зона 1 — предварительный нагрев
Зона 2 — основной нагрев
Зона 3 — стабилизация
Зона 4 — компенсация тепловых потерь
Каждая зона может иметь собственные:
Такой подход позволяет учитывать реальную тепловую нагрузку.
Особенно эффективен зональный нагрев в оборудовании с движущимся материалом.
Технологическая производительность напрямую влияет на тепловую нагрузку.
Если через систему проходит больше материала, необходимо передать ему больше энергии за единицу времени.
Упрощенно можно представить:
P ≈ ṁ × c × ΔT
где:
Следовательно, повышение производительности линии без пересмотра нагревательной системы может привести к:
Экспертное мнение: если технологическая линия модернизируется и ее производительность увеличивается, нагревательную систему необходимо рассматривать как один из элементов, которые также требуют пересмотра.
При проектировании необходимо учитывать:
Для резистивной нагрузки:
P = U × I
а для однофазного нагрева также используется зависимость:
P = U² / R.
Поэтому изменение напряжения относительно расчетного режима влияет на фактическую мощность.
Неправильно подобранная схема подключения может привести к ситуации, когда установленный нагреватель формально имеет правильную паспортную мощность, но фактически работает в другом режиме.
Иногда проблема находится не в нагревателе, а в его подключении.
Ослабленное или поврежденное соединение может создать дополнительное сопротивление.
На нем выделяется тепло.
В результате появляется локальный нагрев:
контакт → нагрев → увеличение сопротивления → еще больший нагрев.
Такой процесс способен привести к:
Поэтому силовые соединения должны рассматриваться как часть системы нагрева.
Нагревательная система может выйти из строя из-за силовой автоматики.
Например, если силовой элемент работает в неблагоприятном режиме, он может перегреваться.
При использовании твердотельных реле важными становятся:
Следовательно, расчет системы нельзя заканчивать на выборе нагревателя.
Необходимо рассчитать весь силовой контур.
Правильная система выглядит следующим образом:
нагреватель → датчик → регулятор → силовой модуль → нагреватель.
Это замкнутый контур.
Изменение одного элемента влияет на остальные.
Например, увеличение мощности нагревателя без изменения настройки ПИД может ухудшить стабильность температуры.
Установка датчика в новом месте может потребовать изменения алгоритма регулирования.
Разделение одной зоны на четыре потребует изменения структуры управления.
Поэтому автоматизация не должна добавляться к уже готовой нагревательной системе как второстепенный элемент.
Иногда под энергосбережением понимают установку менее мощного нагревателя.
Это ошибочный подход.
Если мощность недостаточна, оборудование будет дольше разгоняться и не сможет эффективно компенсировать потери.
Правильная стратегия:
сначала уменьшить ненужные тепловые потери → затем оптимизировать мощность → затем настроить регулирование.
Теплоизоляция может существенно снизить потери через горячие поверхности.
НОМАКОН выпускает энергосберегающие теплоизоляционные термоматы, которые компания позиционирует как средство снижения тепловых потерь и повышения эффективности нагрева.
Это один из наиболее важных диагностических вопросов.
Если нагреватель работает постоянно, а объект не выходит на температуру, возможны два принципиально разных случая.
Вариант А — действительно недостаточная мощность
Нагреватель передает тепло эффективно, но его количества недостаточно.
Вариант Б — тепло не передается
Нагреватель сам перегревается, но объект остается холоднее расчетного.
Второй случай особенно опасен.
Экспертное правило:
Перед тем как увеличивать мощность, необходимо убедиться, что существующая мощность действительно эффективно передается объекту.
Это позволяет избежать цепочки:
плохой контакт → увеличение мощности → перегрев нагревателя → ускоренный отказ → еще более мощный нагреватель → повторный отказ.
Не все задачи требуют контактного нагрева.
Если необходимо быстро нагревать:
может применяться инфракрасный нагрев.
Здесь механизм передачи энергии отличается.
Нагрев происходит за счет излучения, поэтому на первый план выходят:
НОМАКОН разрабатывает инфракрасные излучатели и системы на их основе, включая промышленные установки и туннельные системы для технологических процессов.
Мнение инженера: выбор между контактным и бесконтактным нагревом необходимо делать исходя из технологического процесса, а не из привычки использовать один и тот же тип нагревателя.
Ситуация распространенная:
«Вот старый нагреватель. Сделайте такой же».
Для простого ремонта это может быть оправдано.
Но если оборудование изменилось, копирование старой конструкции может сохранить старую проблему.
Необходимо выяснить:
Экспертный подход: старый нагреватель следует рассматривать как исходную техническую информацию, а не как безусловно правильный эталон.
Заказное изготовление часто воспринимается как способ получить нагреватель необычного диаметра.
На самом деле возможности значительно шире.
Индивидуальная конструкция позволяет оптимизировать:
Таким образом, индивидуальное изготовление может быть не вынужденной мерой, а способом повысить эффективность существующего оборудования.
НОМАКОН указывает, что за годы производства разработаны сотни конструкций промышленных нагревателей и компания занимается индивидуальными техническими решениями.
Есть несколько характерных признаков.
Первый признак
Нагреватель регулярно выходит из строя раньше ожидаемого срока.
Второй
Температура по зоне сильно отличается.
Третий
Нагреватель работает практически постоянно.
Четвертый
После увеличения производительности температура перестала удерживаться.
Пятый
Замена нагревателя не устраняет проблему.
Шестой
Поверхность нагревателя имеет выраженные зоны перегрева.
Седьмой
Автоматика постоянно корректирует мощность и не может стабилизировать температуру.
В таких случаях необходимо анализировать не только замену изделия, но и конструкцию системы.
Для проектирования нагревателя инженеру необходимо получить не только размеры.
Оптимальный набор данных включает:
Геометрические параметры
Электрические параметры
Технологические параметры
Параметры среды
Условия монтажа
Историю эксплуатации
Очень желательно знать:
Мнение инженера: фотография старого нагревателя полезна, но фотография + размеры + условия эксплуатации дают несравнимо больше информации.
Плохое техническое задание:
Кольцо 220 В, 3 кВт, диаметр 100 мм.
Хорошее техническое задание:
Нагрев цилиндрической зоны диаметром 100 мм, шириной 80 мм, рабочая температура 240 °C, непрерывный режим, переработка полимера, четыре независимые зоны, датчик температуры в заданной точке, ограниченное монтажное пространство, требование минимального температурного градиента.
Во втором случае производитель получает технологическую задачу и может предложить инженерное решение.
После установки необходимо проверить не только достижение заданной температуры.
Следует оценить:
Скорость разогрева
Сколько времени требуется для выхода на режим?
Стабильность
Насколько температура колеблется вокруг заданного значения?
Равномерность
Есть ли существенный температурный градиент?
Нагрузку
Какую долю времени нагреватели работают?
Электрический режим
Соответствуют ли фактические ток и напряжение расчетным?
Температуру соединений
Нет ли локального перегрева контактов?
Поведение при изменении нагрузки
Что происходит при увеличении производительности?
Это позволяет оценить не только исправность нагревателя, но и качество всей системы.
Два нагревателя могут работать одинаковое количество часов, но находиться в совершенно разных условиях.
Один работает:
Другой:
Формально оба работали одинаковое время.
Фактически тепловая нагрузка и механизм старения были совершенно разными.
Поэтому ресурс — это функция не только времени, но и режима эксплуатации.
Нельзя сделать нагреватель «вечным» только за счет более дорогого материала.
Надежность формируется совокупностью факторов:
правильная конструкция
правильная мощность
допустимая удельная нагрузка
эффективный теплоотвод
правильный монтаж
подходящий материал
корректная автоматика
контроль технологического режима.
Если хотя бы один элемент системы серьезно нарушен, ресурс может существенно сократиться.
Промышленный нагрев нельзя оценивать по одному параметру.
Ни мощность, ни максимальная температура, ни материал, ни стоимость сами по себе не определяют качество решения.
Правильный нагреватель — это тот, который:
Именно поэтому промышленный электронагрев следует проектировать как инженерную систему, а не выбирать как обычную комплектующую.
Группа компаний НОМАКОН-ЕВРОЛИНИЯ занимается разработкой, проектированием и производством технической продукции. Направление промышленных нагревателей развивается компанией с 1996 года; за этот период были разработаны сотни конструкций для экструдеров, термопластавтоматов и другого оборудования.
Сегодня в направлении промышленных нагревателей представлены различные конструктивные решения:
Такой ассортимент позволяет выбирать решение не только по форме нагревателя, но и по принципу передачи тепла и условиям эксплуатации.
При этом техническая задача может решаться как стандартным изделием, так и индивидуальной конструкцией.
Промышленный нагрев — это область, где небольшая ошибка в расчете может привести к непропорционально большим эксплуатационным последствиям.
Неправильно выбранная удельная мощность способна сократить ресурс.
Плохой контакт — вызвать перегрев нагревателя.
Неправильно расположенный датчик — создать температурные колебания.
Недостаточная теплоизоляция — увеличить энергопотребление.
Неподходящий материал — привести к химическому разрушению.
Неправильная настройка автоматики — сделать нестабильным весь технологический процесс.
Поэтому профессиональный подбор начинается не с каталога и не с вопроса:
«Какой нагреватель нам купить?»
Он начинается с другого вопроса:
«Какой тепловой режим необходимо обеспечить и какие условия существуют в реальном технологическом процессе?»
После этого уже определяется конструкция, мощность, материал, площадь нагрева, удельная нагрузка, способ монтажа и система управления.
Именно такой подход позволяет перейти от простого замещения вышедшего из строя ТЭНа к полноценному проектированию надежной промышленной системы нагрева.
А это, в конечном счете, означает не просто достижение заданной температуры, а снижение энергозатрат, уменьшение количества отказов, повышение стабильности производства и более предсказуемое качество готовой продукции.
