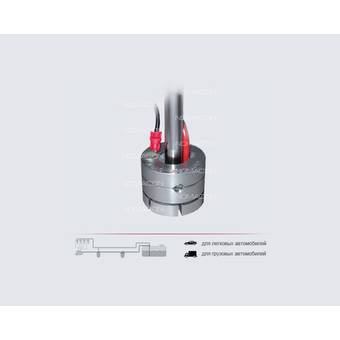

Насадка подогреваемая НТП 102

Посмотреть паспорт

Исполнение насадок в зависимости от рабочего режима S1, по месту размещения на автотракторной технике и условиям эксплуатации – группа Ж по ГОСТ 3940, климатическое исполнение ХЛ2 по ГОСТ 15150 при температуре окружающей среды от -40°С до +45°С.

Степень защиты оболочки, контактирующей с топливом внутри топливного бака, не ниже IP68, вне топливного бака (наружная часть) не ниже IP67 по ГОСТ 14254.

Насадка остается работоспособной при изменении напряжения от 75 до 125% от номинального напряжения.

Средняя наработка на отказ не менее 3000 часов, срок службы не менее 5 лет, срок хранения не менее 2 лет с момента изготовления и упаковки.

МОНТАЖ И ЭКСПЛУАТАЦИЯ

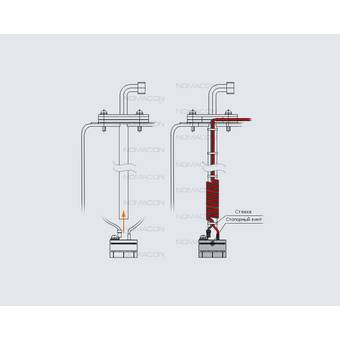

Рис. 1. Монтаж насадки на топливозаборнике

Рис. 2. Схема электрическая принципиальная подключения топливозаборника однопроводная (переключатель с подсветкой)

Рис. 3. Схема электрическая принципиальная подключения топливозаборника однопроводная (переключатель без подсветки)

Рис. 4. Схема электрическая принципиальная подключения топливозаборника двухпроводная (переключатель с подсветкой)

Рис. 5. Схема электрическая принципиальная подключения топливозаборника однопроводная (переключатель без подсветки)

Рис. 6. Отверстие для установки переключателя

Расшифровка буквенной маркировки проводов:

• к - красный или коричневый
• г(ф) - голубой или фиолетовый
• ж - желтый или оранжевый
• ч - черный
• ж/ч (к/ч) - желто-черный или красно-черный
• ЕН1 - Нагреватель позисторный НМК.ОТ015.200.000.00
• FU1 - Предохранитель 15А
• КА1 - Реле
• SA1 - Переключатель с подсветкой
• R1 - Резистор
• Х1 - Разъем

Насадка крепится на топливозаборную трубу штатного топливозаборника, установленного в топливный бак вертикально.

При установке насадки на штатный топливозаборник с прокладкой толщиной 1 мм, для сохранения глубины погружения в топливный бак, его топливозаборную трубу необходимо укоротить на 4 мм. При этом взамен штатной прокладки устанавливаются две прокладки с канавками из комплекта поставки таким образом, чтобы они образовали круглые каналы для проводов.

Монтаж насадки на топливозаборнике выполняется с использованием монтажных и крепежных изделий из комплекта поставки. Перед установкой насадки на топливозаборную трубу топливозаборника наденьте изоляционную трубку, а после этого на эту же трубу установите до упора насадку и закрепите ее с помощью двух стопорных винтов как показано на рис.1. При затяжке винтов необходимо обеспечить установку их шлицев параллельно кольцевому пазу насадки. Для фиксации стопорных винтов от самоотвинчивания, установите в кольцевой паз насадки замковое кольцо. Если при включенном зажигании подогреватель не выключен нажатием кнопки, то он автоматически отключается через 10 минут. Пропустите провода через каналы в резиновых прокладках, как показано на рис.1. Длина провода от края прокладок до вилки разъема должна быть ориентировочно 150 мм. Излишки проводов обмотайте вокруг топливозаборной трубы поверх изоляционной трубки. Провода закрепите с помощью стяжек (бандажей). Крепление проводов к металлической трубе выполните в местах установки изоляционных трубок. После этого закрепите топливозаборник на баке.

• ВНИМАНИЕ! При креплении проводов приложение усилий, вырывающих их из насадки, недопустимо.

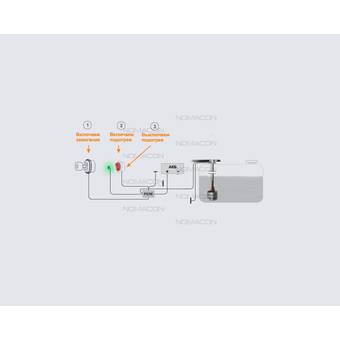

Подключение насадки к бортовой сети автомобиля осуществляется по схеме электрической принципиальной (см. рис. 2 и рис. 3) по однопроводной схеме с использованием электромонтажного комплекта (цветовая маркировка проводов указана на схеме). При этом провода, соединенные с отрицательным полюсом бортовой сети (минусом), подключаются на корпус (кабину, раму и т.д.) Автомобиля в непосредственной близости к подключаемым узлам. Переключатель и светодиод с держателем крепятся в удобном для водителя месте на приборном щитке (размеры отверстия для установки переключателя указаны на рис.6, а для установки держателя светодиода сверлится отверстие Ø6,5 мм). Реле и предохранитель закрепляются под крышкой на приборном щитке. Провод от разъема насадки до кабины прокладывается вдоль существующего жгута проводов и крепится к нему стяжками (бандажами). Насадки, изготовленные по специальному заказу, могут иметь подключение к бортовой сети по двухпроводной схеме см. рис. 4. или рис. 5.
