Промышленный ИК нагреватель ЭИУС 313

Печать

Консультант: Дамир Шарафутдинов
Моб: +7 (993) 922-41-19
Офис: +7 (495) 729-4155
E-mail: damir@nomacon.ru

Купить в 1 клик Заказать
Описание Основные преимуществаДополнительные опцииОбозначение при заказеКомплектностьУказания по применениюТребования безопасностиГарантии изготовителя

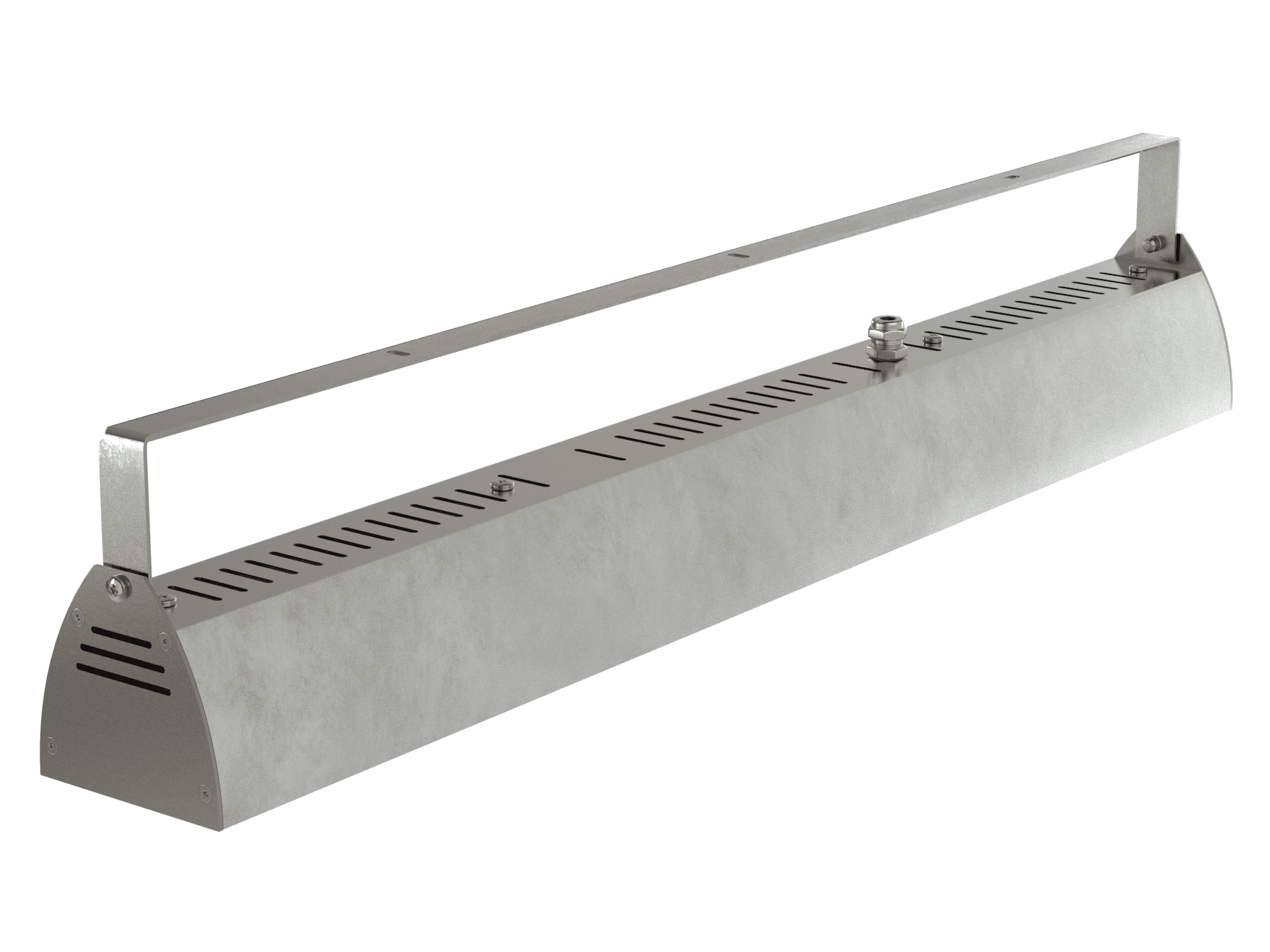

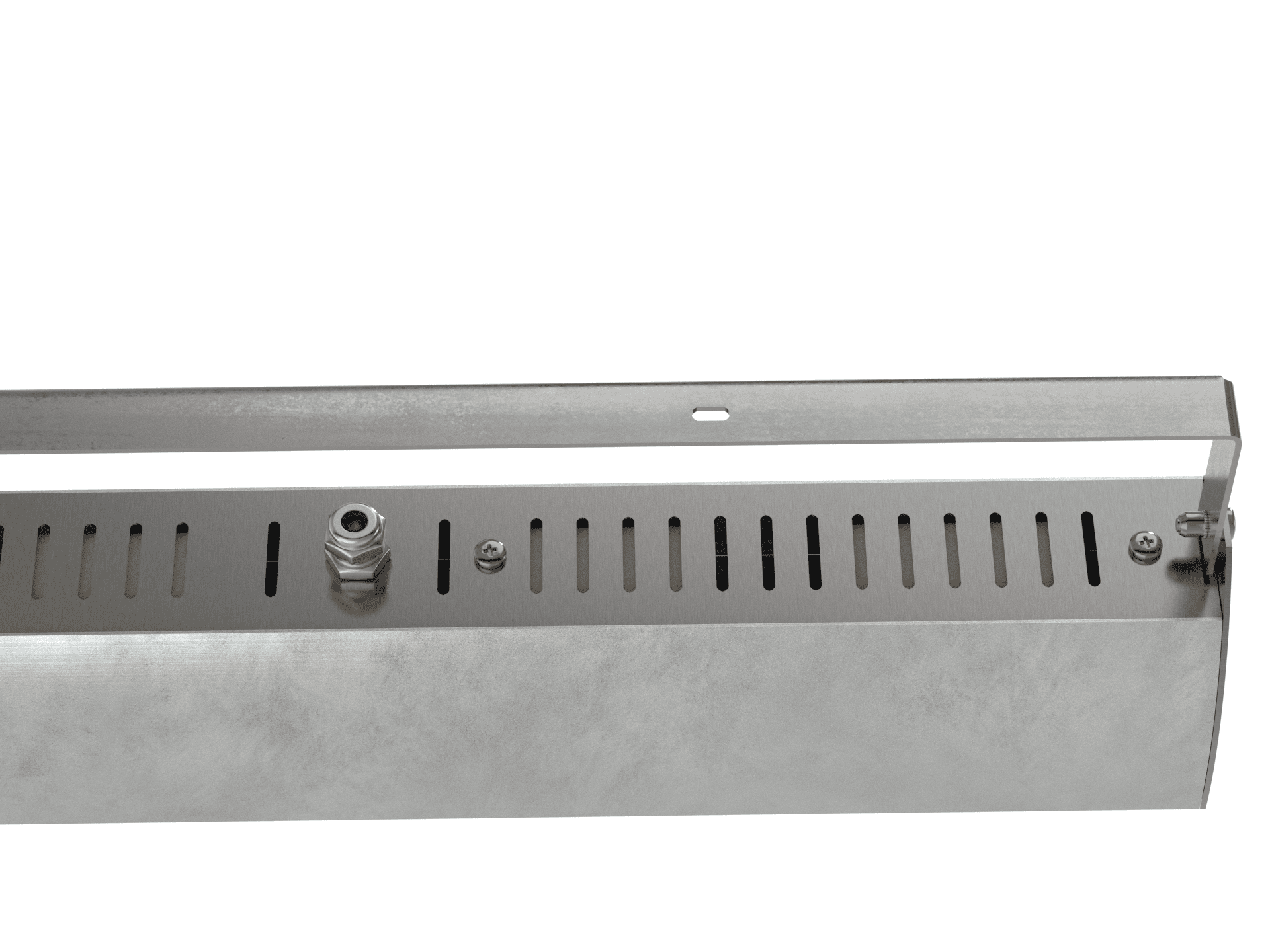

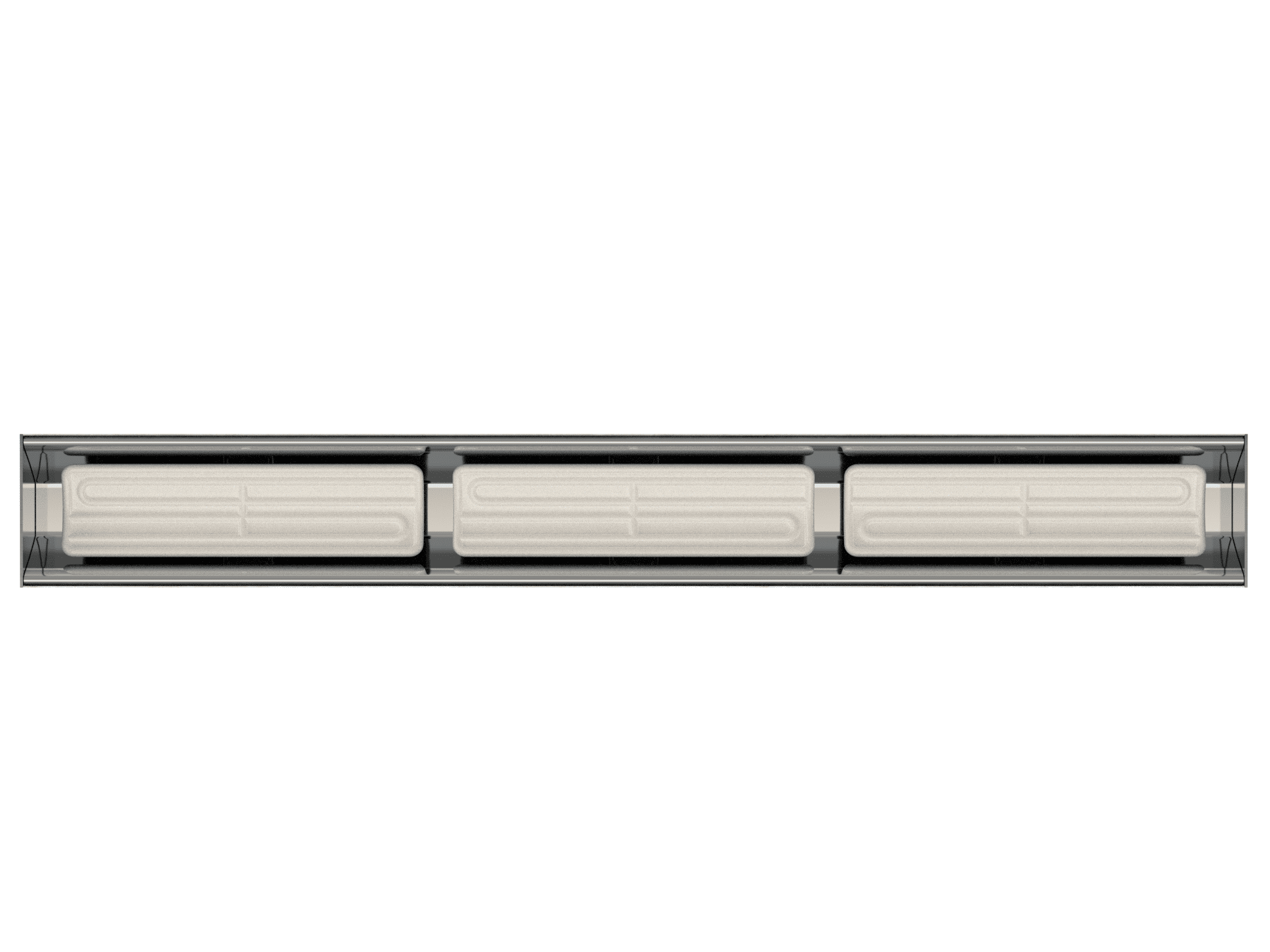

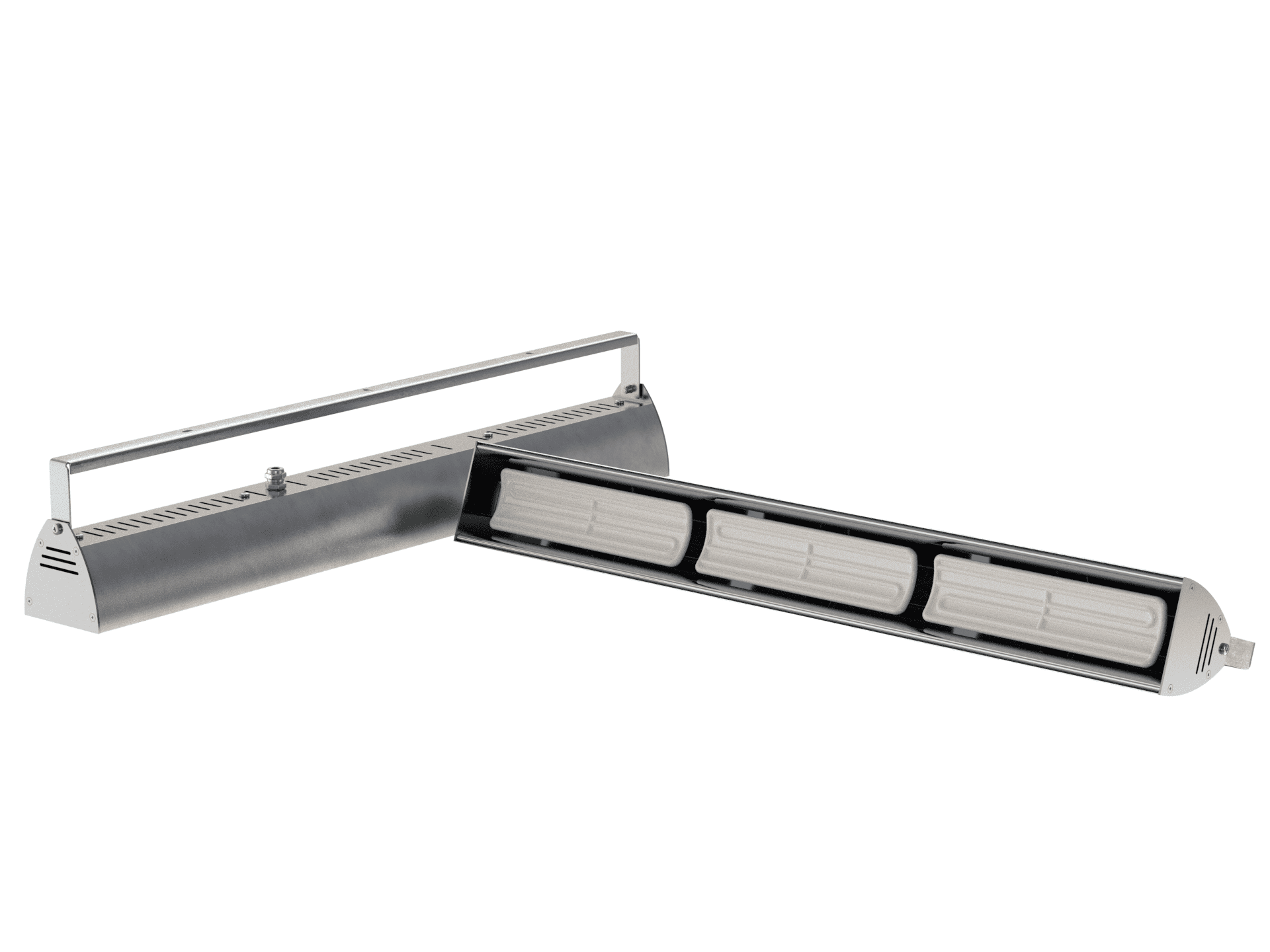

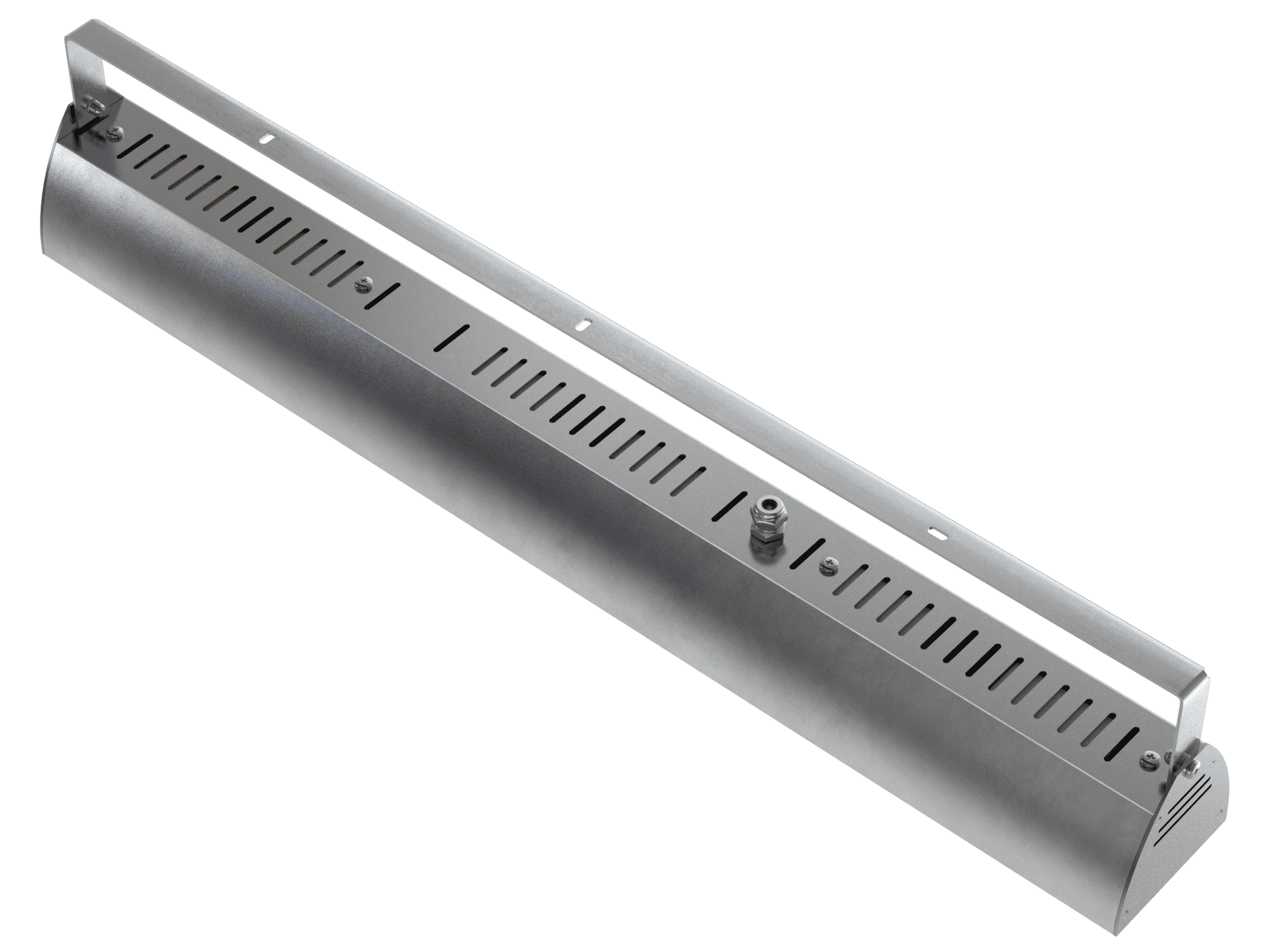

ЭИУС 313 представляет собой полноразмерную модель универсального инфракрасного обогревателя, выполненную в корпусе из алюминиевого профиля. Его конструкция предназначена для эффективного инфракрасного нагрева и сушки в процессах обработки полимерных изделий, керамики, тканей и других материалов, а также покрытий, обладающих высокой поглощающей способностью инфракрасного излучения. Этот обогреватель может успешно применяться как в циклических, так и в продолжительных технологических процессах.



Для технологического нагрева ЭИУС 313 обычно размещают на высоте от 100 до 300 мм над целевой поверхностью. При желании заказчика возможно изготовление специальной рамы для группировки этих обогревателей в одну инфракрасную панель с возможностью управления температурными режимами. Этот вид нагревателя также подходит для обогрева рабочих мест, легко монтируется на стену и обеспечивает локальное тепло в заданной области. Эффективность направленного нагрева и характеристики излучателя тепла зависят от угла наклона его отражающей поверхности относительно горизонтальной плоскости и температуры окружающего воздуха.

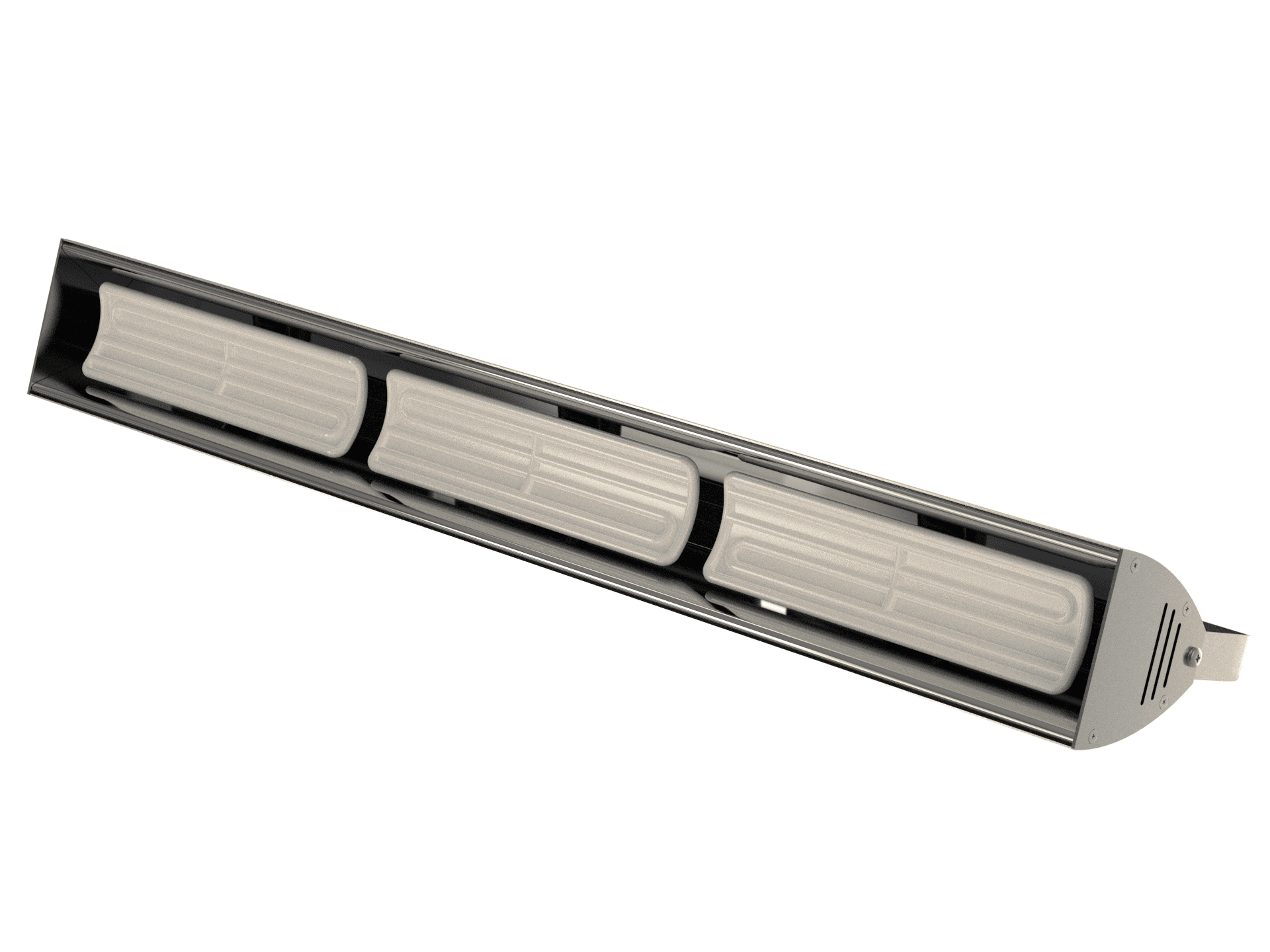

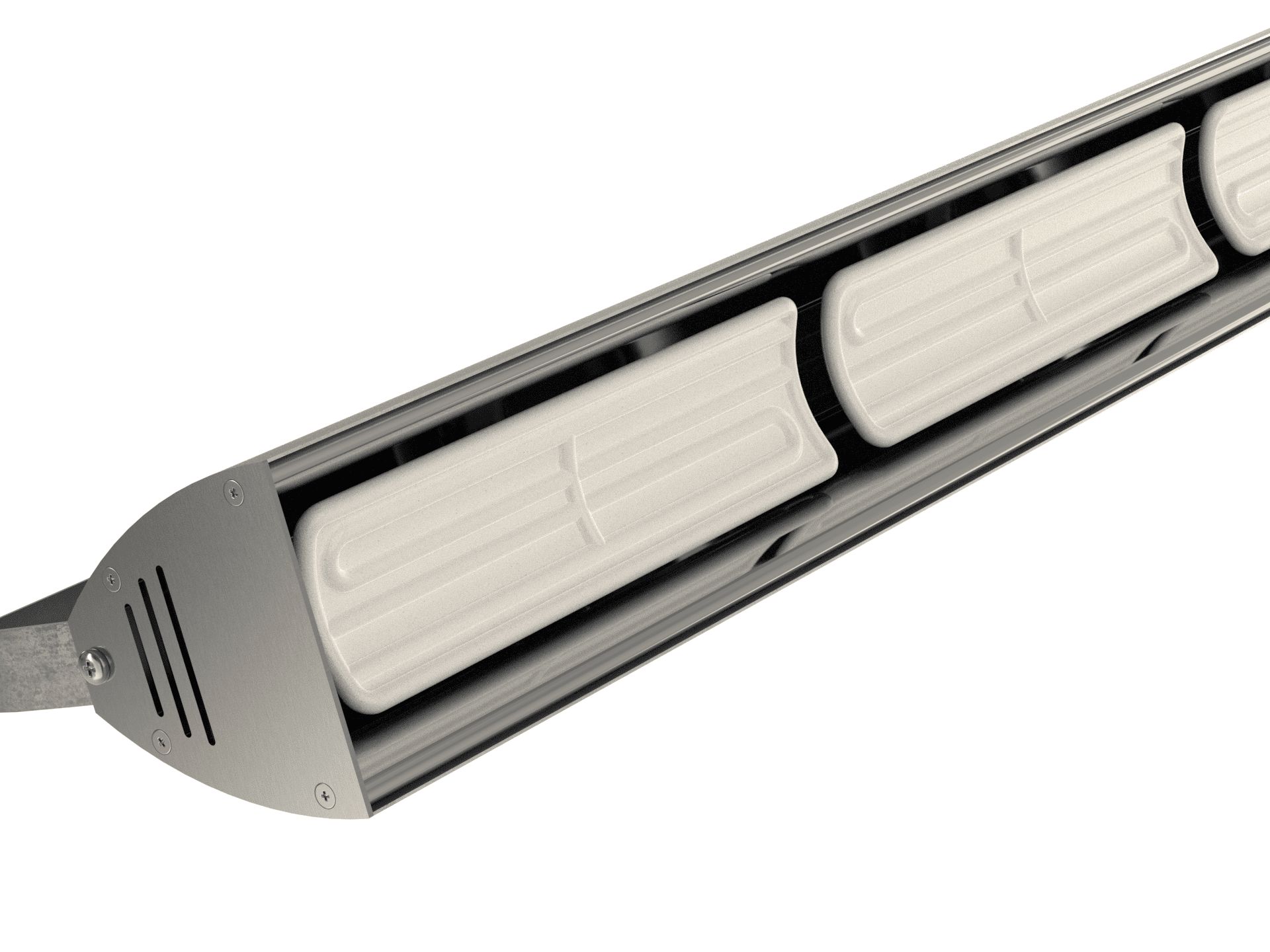

Источником тепловой энергии ЭИУС 313 являются керамические излучатели собственного производства ИКН-101, которые представляют собой источник ИК-излучения преимущественно в средне- и  длинноволновом диапазоне.

В один из излучателей нагревателя ЭИУС 313 может быть интегрирована термопара ТХА (хромель-алюмель) типа «К» для мониторинга температуры. Мощность каждого установленного излучателя обычно варьируется от 250 до 650 Ватт. По желанию заказчика могут использоваться керамические излучатели с различной мощностью. Более подробные сведения доступны в таблице, приведенной ниже.

Наименование показателя Электрическая мощность, Piz 1, Вт
750 1200 1500 1950 2400
Размеры излучателя в плане, расчетная площадь и коэффициент излучения (степень черноты) излучающей поверхности 245х60 мм, Lm1 = 270 мм, Fiz1 = 170,9 см², ε1 = 0.96
Размеры рефлектора-отражателя в плане, приведенные размеры центральной элементарной поверхности излучения и приведенный радиус поверхности излучения Lot1 = 810 мм, Bot1 = 100 мм
L1 = 100 мм, B1 = 100 мм, R1 =  = 56,42 мм
Принятый объемный угол раскрытия лучевого потока на выходе из отражателя α1 = 70°
Температура излучающей поверхности максимальная при вертикальном направлении отражателя β1 = 90°, Tiz 1, °C(1) 400 490 540 615 660
Коэффициент эмиссии электрической энергии в энергию направленного ИК-излучения ηem1, % (лучевой КПД) при размещении отражателя под различным углом к горизонтали (1)
β1 = 90°
β1 = 60°
β1 = 30°

76,6

79,0

81,3



86,5
81,7
77,3

88,4
Время достижения рабочей температуры при включении(1), мин, не более 20 18 16 14 13
Напряжение питания переменного тока (50 Гц), В 220/230
Режим работы Продолжительный под надзором ГОСТ 16617
Климатическое исполнение по ГОСТ 15150 УХЛ4
Степень защиты от проникновения посторонних объектов IP по ГОСТ 14254 20
Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536 1 класс
Масса в снаряженном состоянии, кг, не более 3,8
1 - достигается при температуре окружающей среды от +18 до +25 °С
2 - синим цветом выделены характеристики для базовой комплектации нагревателя

Купить промышленные ИК нагреватели или изготовить под заказ вы можете в нашей компании "Номакон" обратившись к менеджеру по телефону:
 +7 (993) 922-41-19  whatsapp
или пришлите запрос нажав кнопку "Заказать".

  • Керамические излучатели формируют «мягкое» длинноволновое излучение IR-C с долей коротковолнового излучения IR-A
    по удельной мощности не более ηA = 0,5% и с долей средневолнового излучения IR-B не более ηB = 20%
  • Имеют максимальную защиту от коррозии и воздействия климатических факторов: отражатель и корпус нагревателя
    выполнены из высоколегированной полированной нержавеющей стали, клеммная коробка и кронштейн
    крепления выполнены из углеродистой стали со сплошным цинкованием.
  • У керамических излучателей покрытие излучающей поверхности выполнено ангобированной керамической глазурью на основе оксида циркония, которая, в отличие от кварцевых трубок и ламп, абсолютно не чувствительна к пыли и органическим загрязнениям, которые выжигаются и удаляются с поверхности щеткой.
  • Глазурь не чувствительна к повышенной влажности и конденсату на поверхности при включении, наличию химических соединений в воздушной среде рабочей зоны. Таким образом, возможно изготовление нагревателей, имеющих климатическое исполнение УХЛ2 (эксплуатация на открытом воздухе под навесом) и УХЛ5 (эксплуатация в помещениях с повышенной влажностью – шахтах, подвалах с частой конденсацией влаги на стенах и потолке).
  • Конструкция излучателей (греющая электрическая спираль залита керамической массой) обеспечивает возможность установки нагревателей на объектах, движущихся с ускорением и торможением, по этой причине нагреватели устойчивы к воздействию вибрационных нагрузок
  • Имеют внешнюю клемму заземления и 1-й класс защиты от поражения электрическим током по ГОСТ 536.
  • Срок службы нагревателей составляет не менее 10 лет.
  • Средняя наработка на отказ определяется работоспособностью керамических излучателей и составляет:
    для излучателей с удельной поверхностной энергией излучения от 1,95 до 4,1 Вт/см2 (500-650 °С) - не менее 7000 ч,
    с энергией излучения до 1,95 Вт/см2 – не менее 10000 ч.

Высокотемпературное исполнение – изготовление нагревателей с установочной мощностью излучателей
ИКН-101 до 1000 Вт и предельной температурой поверхности излучения до 750°С

Климатическое исполнение и степень защиты – изготовление нагревателей с климатическим
исполнением УХЛ2 , УХЛ5 и степенью защиты IP22, IP32 и IP44

Электрическая мощность и напряжение питания – изготовление нагревателей с другой электрической
мощностью и напряжением питания от 127 до 400 В, не превышающими предельные значения для
данной марки излучателей

Увеличение длины электрического кабеля - длина подключаемого кабеля может быть увеличена.
При этом кабель может быть оснащен электрической вилкой любого типа (однофазная, трехфазная)

Встроенный датчик контроля температуры – в корпус нагревателя устанавливается излучатель
исполнения 2 с встроенным термоэлектродным датчиком (термопара ТХА типа К) для контроля
температуры излучающей поверхности в процессе разогрева

Цвет излучателей – по согласованию с потребителем в корпусе нагревателя устанавливаются
излучатели черного, серого, красного, розового, зеленого и желтого цвета

Электронагреватель инфракрасный ТУ BY 190454267.006-2015
ЭИУС-1 - обозначение модели нагревателя (всего выпускаются модели ЭИУС-1 и ЭИУС-2);
12 – обозначение модификации «1 ряд и 2 излучателя ИКН-101» (всего выпускаются модификации 11, 12 и 13);
1,3 - номинальная потребляемая электрическая мощность, кВт.
230 - номинальное значение напряжения питания переменного тока, 220/230 В, 50 Гц
1 - 1-исполнение с крепежной скобой для крепления на потолок и на стену, 2 – исполнение с кронштейнами крепления к общей раме;
T1 - наличие одного датчика температуры излучающей поверхности (одного излучателя ИКН-101 исполнения 2). При отсутствии датчика температуры параметр не указывается.
  • Электронагреватель инфракрасный ЭИУС в сборе1 - 1 шт.
  • Паспорт, руководство по монтажу и эксплуатации2 - 1 шт.
  • Коробка упаковочная - 1 шт.

(1) – марка нагревателя и электрическая мощность указываются на корпусе и на упаковке
(2) – при поставке один паспорт может быть оформлен на несколько нагревателей из одной партии

1. Для эксплуатации нагревателей с максимальной эффективностью необходимо производить подбор их электрической мощности на основании результатов теплотехнических расчетов.

«Проектирование систем инфракрасного нагрева и отопления с определением марки, количества и потребляемой электрической мощности нагревателей ЭИУС производится нашей лабораторией.

Свяжитесь с менеджером ( +7 915-032-1934 ; damir@nomacon.ru ) для заказа и расчёта вашего проекта.»

2. нагреватели ЭИУС должны эксплуатироваться в производственных, общественных и бытовых помещениях при условии отсутствия в окружающей среде химически агрессивных и пожаро- и взрывоопасных веществ в соответствии с требованиями ТКП 474-2013 «Категорирование помещений, зданий и наружных установок по взрывопожарной и пожарной опасности» и ПУЭ. Они могут эксплуатироваться в помещениях категории Г2 и Д по ТКП 474-2013 и помещениях класса П-IIа по ПУЭ. Климатические условия эксплуатации нагревателей в базовом исполнении УХЛ4 по ГОСТ 15150: закрытые отапливаемые и вентилируемые помещения при отсутствии выраженной конденсации и влаги и температуре окружающей среды от плюс 1 до плюс 40°С.

3. К приемке, монтажу и вводу в эксплуатацию нагревателей допускается персонал, изучивший их устройство и принцип действия, а также правила техники безопасности.

4. При приемке нагревателя к монтажу необходимо провести его внешний осмотр на наличие повреждений керамических излучателей, отражателя и корпуса. При необходимости очистить излучатели, отражатель и корпус от пыли и загрязнений.

5. При установке нагревателя необходимо обязательно выполнить все условия для подключения, выбрать правильное сечение жил и класс температуры электрического кабеля, обеспечить надежное крепление кабеля, выполнить монтаж заземления корпуса нагревателя, обеспечить защиту от короткого замыкания. Подключение должно производиться только квалифицированными специалистами в соответствии с «Правилами устройства электроустановок (ПУЭ)», «Правилами техники безопасности при эксплуатации электроустановок потребителей (ПТБ)», а также руководством по эксплуатации.

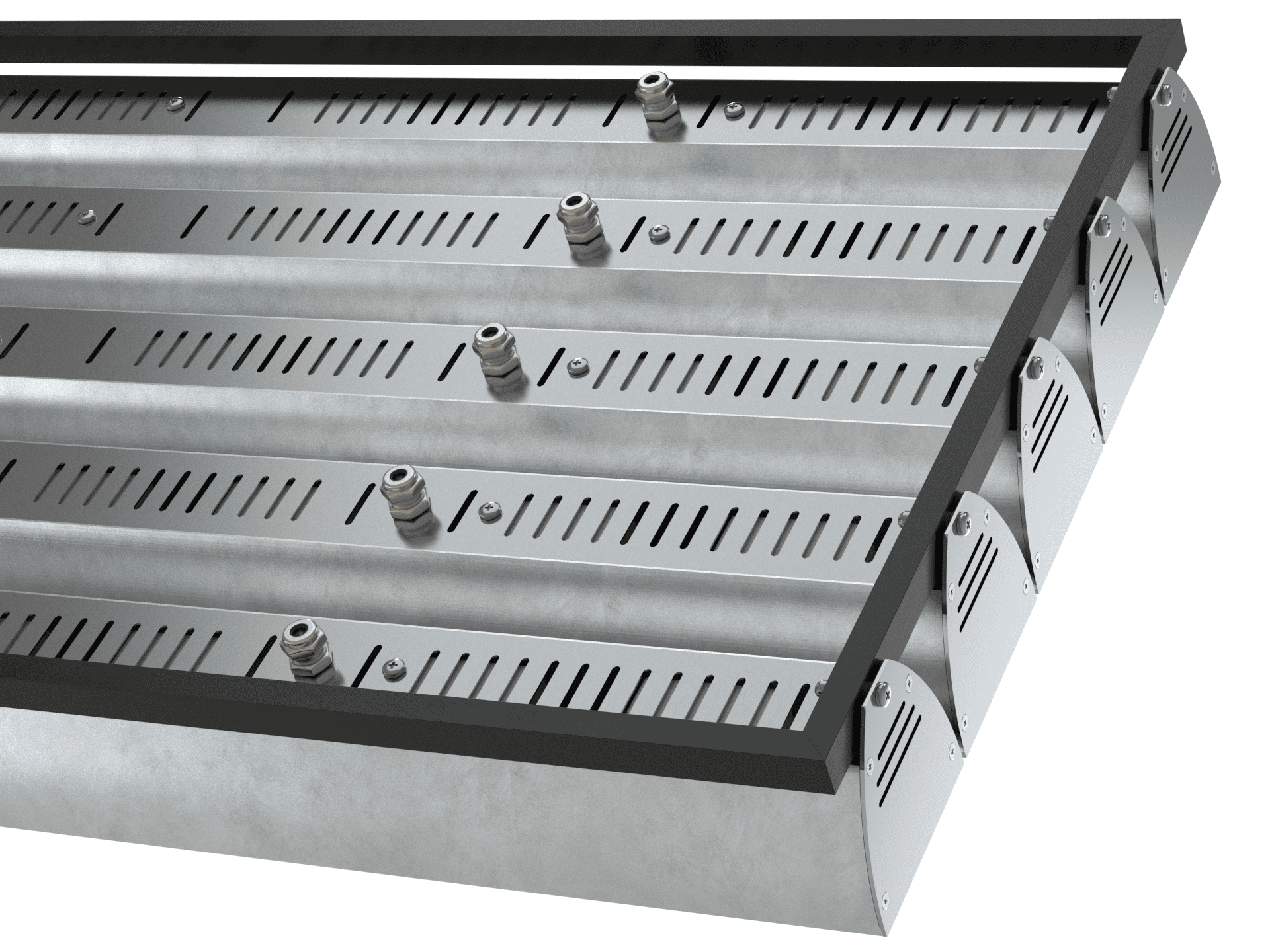

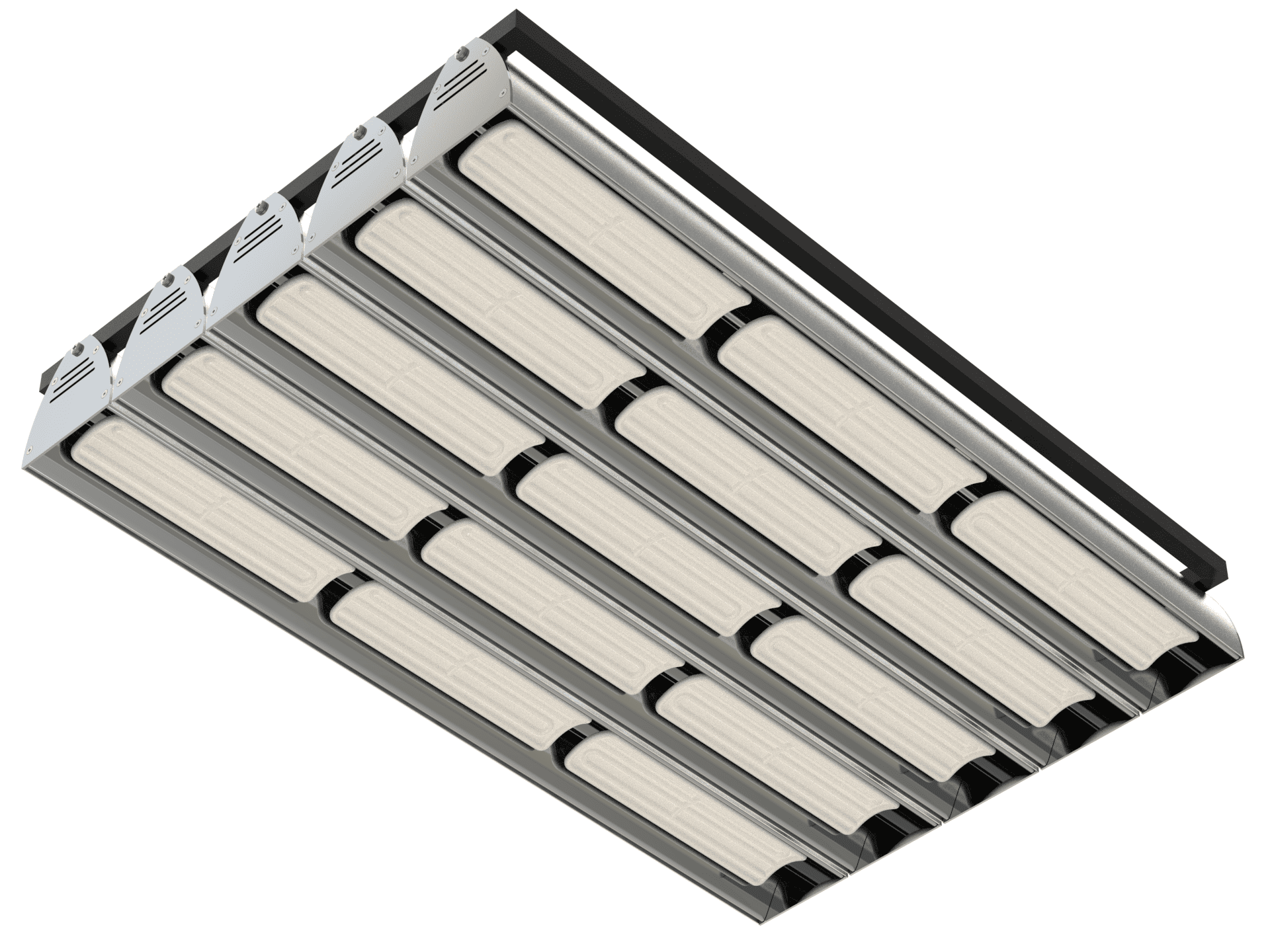

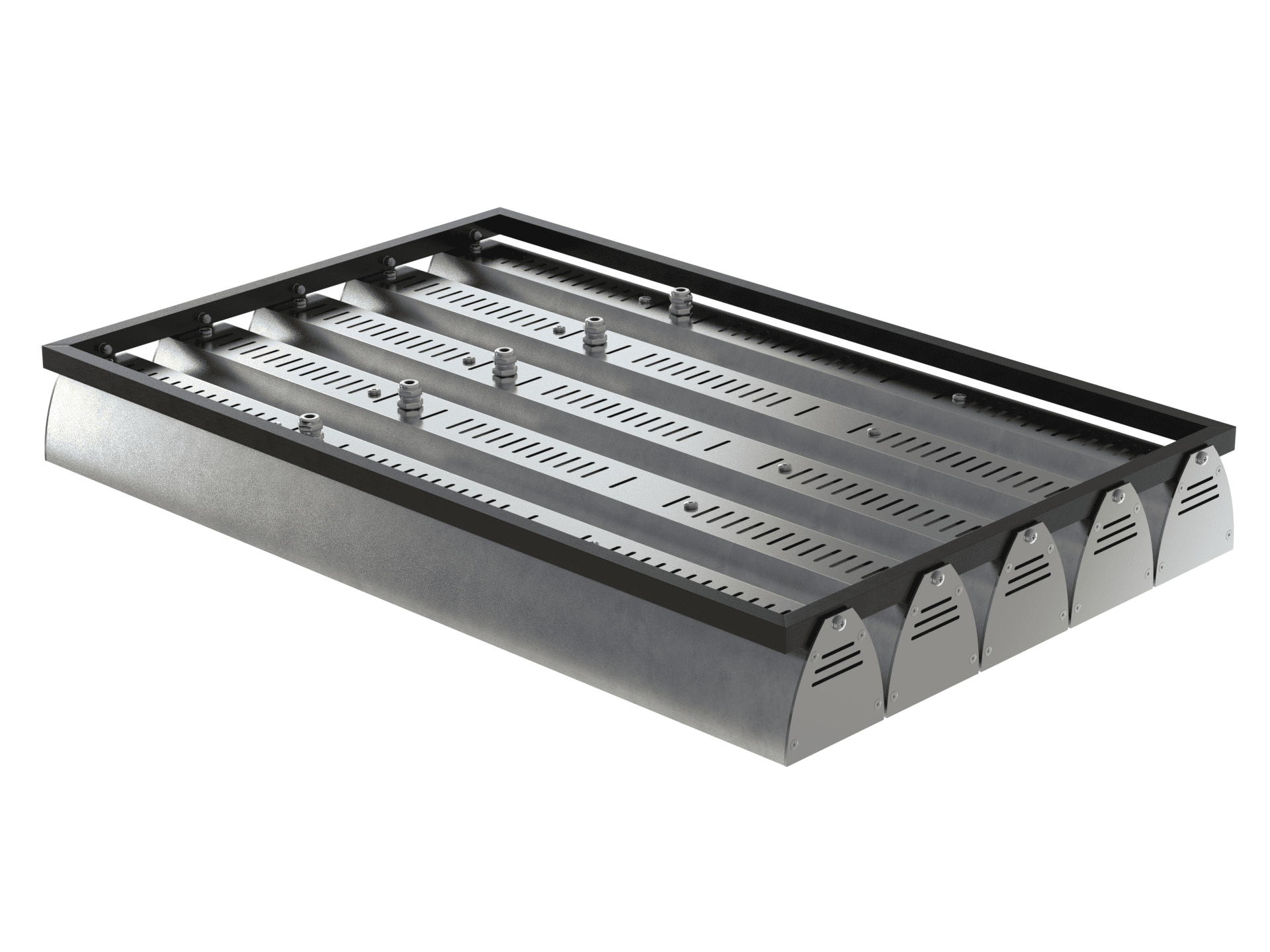

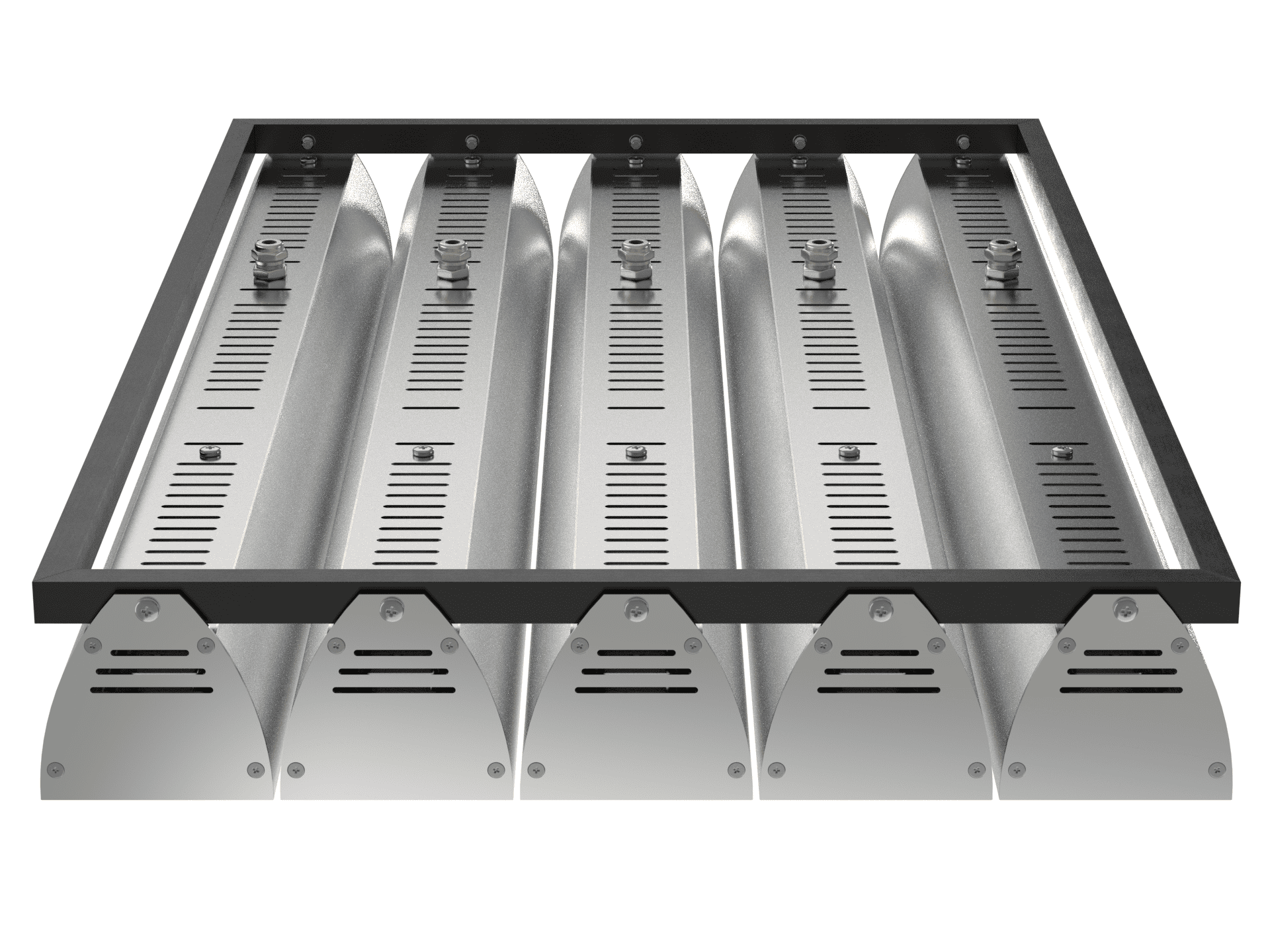

6. В случае одиночного или группового применения нагревателей в виде секции промышленного нагрева материала в технологическом процессе (см. Рис. 1) необходимо предусмотреть управление мощностью нагрева по температуре излучающей поверхности излучателей.













Рис. 1

При этом каждый нагреватель, или один на всю секцию должен быть снабжен излучателем с датчиком температуры, подключенным с помощью термоэлектродного кабеля к прибору измерителю-регулятору температуры ИРТ. (см. Рис.2) ИРТ с помощью модуля силового МС управляет подачей напряжения питания на электронагреватели, поддерживая заданную температуру излучателей, т.е. мощность ИК-разогрева каждой зоны. Одновременно ИРТ осуществляет защиту излучателей от перегрева, а встроенная в МС автоматика постоянно контролирует работоспособность излучателей и формирует сигнал «АВАРИЯ» (световой, звуковой) с указанием соответствующей зоны, если произойдет разрыв электрической цепи при выходе из строя одного из излучателей, или при коротком замыкании цепи.


Рис. 2

7. При применении ЭИУС для направленного локального нагрева рабочих мест и производственных зон место установки нагревателей и направление лучевого потока крайне важны для достижения желаемого результата. Рекомендуется устанавливать нагреватели на стену на высоте не менее 1,8-2,0 м от пола и направлять отражатель, т.е. лучевой поток внутрь помещения под углом к горизонтали β1=30-60° (см. рисунок 3).


Рис. 3

Минимальное расстояние от поверхности излучения до объекта нагрева определяется предельными допустимыми значениями удельной мощности излучения по нормали к поверхности излучения En1,Вт/м2. Графики распределения удельной мощности лучевого потока приведены на страницах нашего сайта для каждой марки нагревателя серии ЭИУС-200 в зависимости от угла наклона отражателя к горизонту.

8. В случае направленного фронтального нагрева работника с близкого расстояния допускается установка нагревателя ниже 1,8 м на уровне туловища человека, но при этом необходимо исключить возможность прикосновения к разогретому излучателю и корпусу какой-либо частью тела человека согласно методическим рекомендациям, изложенным в ISO 13732-1.

9. Допускаемые предельные значения удельной мощности облучения работника при инфракрасном нагреве приведены в следующих нормативных документах: МСанПиН 001-96 «Санитарные нормы допустимых уровней физических факторов при применении товаров народного потребления в бытовых условиях. Межгосударственные санитарные правила и нормы», утверждены Постановлением Госкомсанэпиднадзора РФ от 19.01.1996 № 2, Минздравом Республики Беларусь от 08.06.1995 № 9-29-95 с изменениями от 21.12.1999,СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений», утверждены Постановлением Госкомсанэпиднадзора РФ от 01.10.1996 № 21. На странице сайта «Инфракрасный нагрев тела человека – нормативы и обеспечение микроклимата производственных помещений» представлена разработанная нами методика определения границ зоны эффективного нагрева по расчетным значениям En1max и En1min.

10. Минимальные допустимые расстояния размещения работников от нагревателей и принципы подбора количества нагревателей и их электрической мощности приведены в разделе Направленный локальный нагрев рабочих мест и производственных зон".

1. По безопасности эксплуатации электрообогреватели ЭИУС соответствуют требованиям СТБ IEC 60335-1-2003, требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 010/2011 «О безопасности машин и оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

2. В неустановленном состоянии обогреватели ЭИУС безопасны для обслуживающего персонала.

3. Монтаж и подключение обогревателя к электросети должен производиться с соблюдением правил установки электрооборудования (ПУЭ) и руководства по эксплуатации. Заземление корпуса обогревателя обязательно.

4. ЗАПРЕЩАЕТСЯ устанавливать и включать обогреватели, имеющие излучатели с поврежденной (расколотой) керамической поверхностью, с расколотыми керамическими изоляторами на токоподводящих проводах, с поврежденными токоподводящими проводами и наконечниками, поврежденным корпусом и клеммной коробкой.

5. ЗАПРЕЩАЕТСЯ превышать номинальное напряжение питания обогревателя ввиду возможного перегрева излучающей поверхности выше максимальной допустимой температуры плюс 750°С.

6. ЗАПРЕЩАЕТСЯ закрывать пространство перед излучателями при включенном обогревателе: пространство перед излучающей поверхностью всегда должно быть открыто для выхода инфракрасного излучения (отвода тепловой энергии). ЗАПРЕЩАЕТСЯ накрывать включенный обогреватель: нерегулируемое снижение отвода тепла инфракрасным излучением и тепловой конвекцией вызывает перегрев излучателей и корпуса обогревателя, что приводит к возникновению пожароопасной ситуации.

7. Обогреватели ЭИУС относятся к высокотемпературным инфракрасным нагревателям, где температура излучающих керамических элементов достигает плюс 600 °С и более. С целью предотвращения травм и ожогов KАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ прикасаться к рабочей поверхности излучателей и корпуса обогревателя во время его работы ! При установке обогревателя в помещении на стену ниже 1,8 м от пола необходимо исключить возможность прикосновения к разогретому излучателю и корпусу какой-либо частью тела человека путем ограничения доступа, выставления предупреждающего знака или нанесения предупредительной надписи согласно методическим рекомендациям, изложенным в ГОСТ 12.4.026 и ISO 13732-1.

8. Кабель электропитания не должен соприкасаться с горячими поверхностями обогревателя.

9. При установке обогревателя в помещении на стену или потолок между задней (тыльной) поверхностью корпуса и поверхностью стены всегда должен быть воздушный зазор не менее 50 мм для прохода охлаждающего воздуха (см. рисунок 4а). При направлении лучевого потока (отражателя) под углом к горизонтали при боковом настенном или потолочном креплении обогревателя расстояние от корпуса до потолка должно составлять не менее 300 мм (см. рисунок 4а). Во избежание локального перегрева поверхности стены и потолка при направлении лучевого потока вниз под углом расстояние от корпуса обогревателя до боковых стен и потолка должно быть не менее 500 мм, как указано на схеме установки (см. рисунок 4б). При направлении лучевого потока под углом к горизонтали при боковом настенном или потолочном креплении обогревателя расстояние от корпуса до потолка должно составлять не менее 500 мм (см. рисунок 4в).

10. При установке обогревателя КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ направлять лучевой поток на рядом расположенные стены, потолок или пол, если расстояние до них составляет менее 1,5 м. Минимальное расстояние от поверхности излучения до предмета обогрева по направлению лучевого потока внутрь помещения должно составлять не менее 1 м.

11. Пожарная безопасность в помещении при установке обогревателей ЭИУС должна обеспечиваться в соответствии с ГОСТ 12.1.044. Обогреватели ЭИУС КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ устанавливать на воспламеняющихся поверхностях таких, как дерево, гипсокартон, пластиковые панели и т.п. ЗАПРЕЩАЕТСЯ устанавливать обогреватели вблизи мебели, штор, портьер, занавесок или других легковоспламеняющихся предметов.


Рис. 4

12. Режим работы обогревателей ЭИУС - продолжительный под надзором по ГОСТ 16617. ЗАПРЕЩАЕТСЯ оставлять без присмотра включенный обогреватель. Всегда отключайте обогреватель от сети на то время, когда вы им не пользуетесь.

13. ЗАПРЕЩАЕТСЯ применять обогреватели ЭИУС в помещениях с взрывопожароопасной и пожароопасной средой категорий А, Б, В1-В4 и Г1, а также на территории наружных установок категорий Ан, Бн и Вн по ТКП 474-2013 «Категорирование помещений, зданий и наружных установок по взрывопожарной и пожарной опасности».

14. В зоне промышленного применения обогревателей рекомендуется нанесение предупредительных надписей по ГОСТ 12.4.026 «Прибор не накрывать !», «Без надзора не оставлять !», «Расстояние до облучаемых предметов – не менее 1 м !».

15. Материалы, применяемые при изготовлении обогревателей, не оказывают вредного влияния на окружающую среду при утилизации и захоронении в виде промышленных отходов. Обогреватели подлежат разборке с выделением материалов листовой нержавеющей стали, оцинкованной углеродистой стали и электрического кабеля, как вторичного сырья.

1. Изготовитель гарантирует соответствие изделия требованиям действующей нормативной документации при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

2. Срок хранения составляет 2 года с даты изготовления.

3. Гарантийный срок эксплуатации составляет 12 месяцев с даты ввода в эксплуатацию (продажи), или с даты изготовления при отсутствии даты продажи.

4. В течение гарантийного срока потребитель имеет право на замену неисправного излучателя через пункт реализации, в котором он был приобретен.

5. Гарантия не распространяется на излучатели без паспорта с отметкой о продаже, некомплектные, имеющие механические повреждения или другие признаки нарушения правил транспортирования, хранения и эксплуатации.
