Керамический ИК излучатель ИКН 102

Печать

Консультант: Дамир Шарафутдинов
Моб: +7 (993) 922-41-19
Офис: +7 (495) 729-4155
E-mail: damir@nomacon.ru

Купить в 1 клик Заказать
ОписаниеДополнительные опцииКомплектностьУказания по применениюТребования безопасностиГарантии изготовителя

ИК излучатели ИКН-102 являются рабочими элементами инфракрасных обогревателей, ИК-саун, панелей инфракрасного разогрева, инфракрасных туннельных печей и других систем ИК-нагрева.

Излучатели серии ИКН 100/200 выполнены из огнеупорного керамического материала, выдерживающего высокие термодинамические нагрузки: скорость разогрева (термоудара) до 500 °С/мин, предельная температура излучающей поверхности до +750-860 °С в условиях конвекции окружающего холодного воздуха, количество циклов нагрев/охлаждение с сохранением 100%-й работоспособности - не менее 10000 циклов.

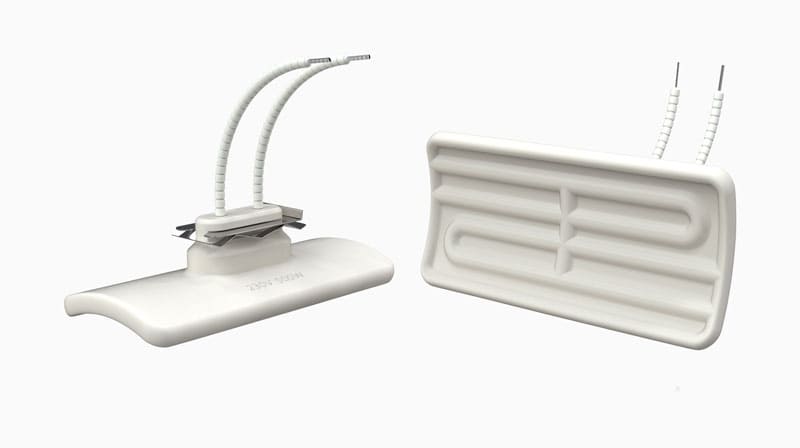

Конструкция керамического ИК излучателя ИКН

Внутри керамического корпуса установлена электроспираль из многокомпонентного сплава Fe-Cr-Al (суперфехраль GS SY) c легирующими элементами (исполнение 1) или электроспираль и датчик температуры излучающей поверхности в виде термопары ТХА (хромель-алюмелевый) типа «К» с контактными выводами (исполнение 2).

В отличие от существующих керамических излучателей, изготавливаемых на основе обычной огнеупорной глинистой шамотной керамики с содержанием основного огнеупорного компонента оксида алюминия (глинозема) в пределах 32-36 % масс, излучатели ИКН выполнены на основе высокоглиноземистых шамотов с содержанием оксида алюминия от 65 до 72 % масс. Повышенная теплопроводность спеченной высокоглиноземистой керамики позволяет получить наиболее равномерную температуру поверхности излучения и, соответственно, равномерный и качественный лучистый обогрев.

Надежность и долговечность излучателей определяется также наружным покрытием керамического изделия. Излучатели ИКН покрыты глухой ангобированной керамической глазурью на основе оксида циркония, которая абсолютно не чувствительна к пыли и органическим загрязнениям (выжигаются и удаляются с поверхности щеткой), к повышенной влажности и конденсату при охлаждении, наличию химических соединений в воздушной среде греющей камеры. Матовая ангобированная поверхность излучателей ИКН имеет наиболее высокую степень черноты, равную 0,94-0,96, что подтверждает высокую эффективность их применения в процессах инфракрасного обогрева с максимальным термическим коэффициентом полезного действия ИК-электронагревателей в целом.

Разогревающая проволочная электроспираль, встроенная внутрь керамического корпуса излучателя, выполнена из многокомпонентного сплава Fe-Cr-Al (суперфехраль GS SY) c легирующими элементами Si, Mn, Zr, Ti, Y и по своим эксплуатационным характеристикам значительно превосходит применяемые для этих целей электронагреватели из сплавов фехраль и нихром.

Срок службы излучателей составляет не менее 5 лет. Средняя наработка на отказ составляет: для излучателей с удельной поверхностной энергией излучения от 4,1 до 6,0 Вт/см² (650-750 °С) не менее 5000 ч, с энергией излучения от 1,95 до 4,1 Вт/см² (500-650 °С) не менее 7000 ч, с энергией излучения до 1,95 Вт/см2 – не менее 10000 ч.

Наименование показателя Электрическая мощность, Вт
125 200 250 325 500
Электрическая мощность на единицу поверхности излучения (2), Вт/см² 1,5 2,4 2,9 3,8 5,9
Температура излучающей поверхности(1), °С 390 480 530 600 710
Удельная поверхностная энергия излучения(1), Вт/см² 1,05 1,75 2,26 3,16 5,08
Эффективный диапазон длин волн инфракрасного излучения, мкм 2,25-10,6 2,0-9,35 1,85-8,8 1,7-8,10 1,5-7,15
Длина волны максимума спектральной интенсивности излучения, мкм 4,4 3,8 3,6 3,3 2,9
Время достижения рабочей температуры при включении(1), мин, не более 20 18 16 14 12
Максимальная допустимая температура корпуса излучателя, °С 750
Напряжение питания переменного тока (50 Гц), В 220/230
Режим работы Продолжительный под надзором ГОСТ 16617
Размеры излучающей поверхности (длина х ширина), мм 122x60
Расчетная площадь поверхности излучения, см² 85,1
Масса в снаряженном состоянии, г, не более 125


¹ - достигается в корпусе электрообогревателя ЭИУС-211 (устанавливаются 2 излучателя) при температуре окружающей среды от +18 до +25 °С

² - диаграммы разогрева и охлаждения излучателей марки ИКН-102 приведены для температур излучающей поверхности Тизл. , °С, соответствующих заданным табличным значениям электрической мощности на единицу поверхности излучения Руд. , Вт/см²

Купить керамические ИК излучатели или изготовить под заказ вы можете в нашей компании "Номакон" обратившись к менеджеру по телефону:
 +7 (993) 922-4119  whatsapp
или пришлите запрос нажав кнопку "Заказать".

Электрическая мощность и напряжение питания - под заказ возможен выпуск партии излучателей с другой электрической мощностью и напряжением питания от 127 до 400 В, не превышающими предельные значения для данной марки излучателя.

Увеличение длины электрических проводов - кабель-выводов для подключения излучателя к электросети.

Цвет - серый, черный, розовый, бежевый, желтый и т.д. по согласованию с заказчиком.

Встроенный термодатчик контроля температуры - термопара типа ТХА(К) встраивается в корпус излучателя (исполнение 2) для контроля температуры излучающей поверхности в процессе разогрева.

Излучатель керамический серии ИКН-100 в сборе¹ 1 шт.
Фиксатор пружинный 1 шт.
Скоба крепежная 1 шт.
Паспорт, руководство по применению² 1 шт.
Коробка упаковочная 1 шт.


¹ – марка излучателя указывается на керамическом корпусе и на упаковке
² – при поставке один паспорт может быть оформлен на несколько излучателей из одной партии

1. К приемке, монтажу и испытаниям излучателей в составе изделия допускается персонал, изучивший его устройство и принцип работы, а также правила техники безопасности.

2. При приемке излучателя к монтажу необходимо провести его внешний осмотр на наличие повреждений керамического корпуса и изоляторов электрических токоподводящих проводов. При необходимости очистить корпус от загрязнений.

3. Излучатели исполнения 1 имеют на цоколе керамического корпуса два контактных вывода с токоподводящими проводами для подключения к электросети, как указано на рисунке 1. Излучатели исполнения 2 с встроенным датчиком температуры (термопара ТХА типа «К») имеют два дополнительных контактных вывода в центре цоколя для подключения к измерительному прибору или терморегулятору (см. рисунок 2). Обозначение полюсов подключения к измерительному прибору: черный керамический изолятор на конце контактного провода соответствует входу прибора «минус».

4. Схема монтажа и подключения излучателя к электросети представлена на рисунке 1. Излучатель 1 вставляется крепежным цоколем с токоподводящими проводами в отверстие 40х15 мм отражателя-рефлектора 4, сверху на поверхность отражателя через цоколь устанавливается пружинный фиксатор 2. Крепежная скоба 3 устанавливается в паз цоколя, сжимая пружинный фиксатор и прижимая посадочную поверхность цоколя излучателя 1 к внутренней поверхности отражателя 4. При правильной установке излучающая поверхность должна быть параллельна внутренней поверхности отражателя.

5. В процессе эксплуатации необходимо регулярно проверять керамический корпус излучателя на наличие повреждений и загрязнений. Накопление пыли и прочих загрязнений на корпусе излучателя и на отражателе может привести к возникновению пожароопасной ситуации при включении излучателя. Необходимо также регулярно проверять надежность крепления всех электрических соединений и надежность электрической изоляции.

6. Керамический корпус излучателя является неразборным и не подлежит ремонту. При обнаружении неисправности в течение гарантийного срока эксплуатации изделие подлежит замене изготовителем через пункт реализации, в котором оно было приобретено.



1. Монтаж излучателя должен производиться с соблюдением правил установки электрооборудования и настоящего указания по применению.

2. При монтаже излучателя необходимо выполнить все условия для подключения, а также обеспечить надежное крепление корпуса излучателя на поверхности отражателя-рефлектора, крепление токоподводящих проводов и электрического кабеля.

3. ЗАПРЕЩАЕТСЯ устанавливать и включать излучатели с поврежденной (расколотой) керамической поверхностью, с расколотыми керамическими изоляторами на токоподводящих проводах, с поврежденными токоподводящими проводами и наконечниками.

4. ЗАПРЕЩАЕТСЯ превышать номинальное напряжение питания излучателя ввиду возможного перегрева излучающей поверхности выше максимальной допустимой температуры 750°С.

5. ЗАПРЕЩАЕТСЯ применять излучатели в закрытых обогревающих системах: пространство перед излучающей поверхностью всегда должно быть открыто для выхода инфракрасного излучения (отвода тепловой энергии), тыльная сторона отражателя-рефлектора и кабель-каналы должны быть оборудованы вентиляционными щелями и не должны быть изолированы теплоизоляционными материалами. В противном случае, нерегулируемое снижение отвода тепла инфракрасным излучением и тепловой конвекцией может привести к перегреву излучающей поверхности и возникновению пожароопасной ситуации.



Изготовитель гарантирует соответствие изделия требованиям действующей нормативной документации при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.

Срок хранения 2 года со дня изготовления.

Гарантийный срок эксплуатации составляет 12 месяцев с даты ввода в эксплуатацию (продажи), или со дня изготовления при отсутствии даты продажи.

В течение гарантийного срока потребитель имеет право на замену неисправного излучателя через пункт реализации, в котором он был приобретен.

Гарантия не распространяется на излучатели без паспорта с отметкой о продаже, некомплектные, имеющие механические повреждения или другие признаки нарушения правил транспортирования, хранения и эксплуатации.
