ИК панели для отопления цехов, нагрева и сушки ЭИП-С

Печать

Консультант: Дамир Шарафутдинов
Моб: +7 (993) 922-41-19
Офис: +7 (495) 729-4155
E-mail: damir@nomacon.ru

Купить в 1 клик Заказать
ОписаниеТехнические характеристикиГотовые проектыОбозначения при заказеПреимущества панелей ЭИП-С

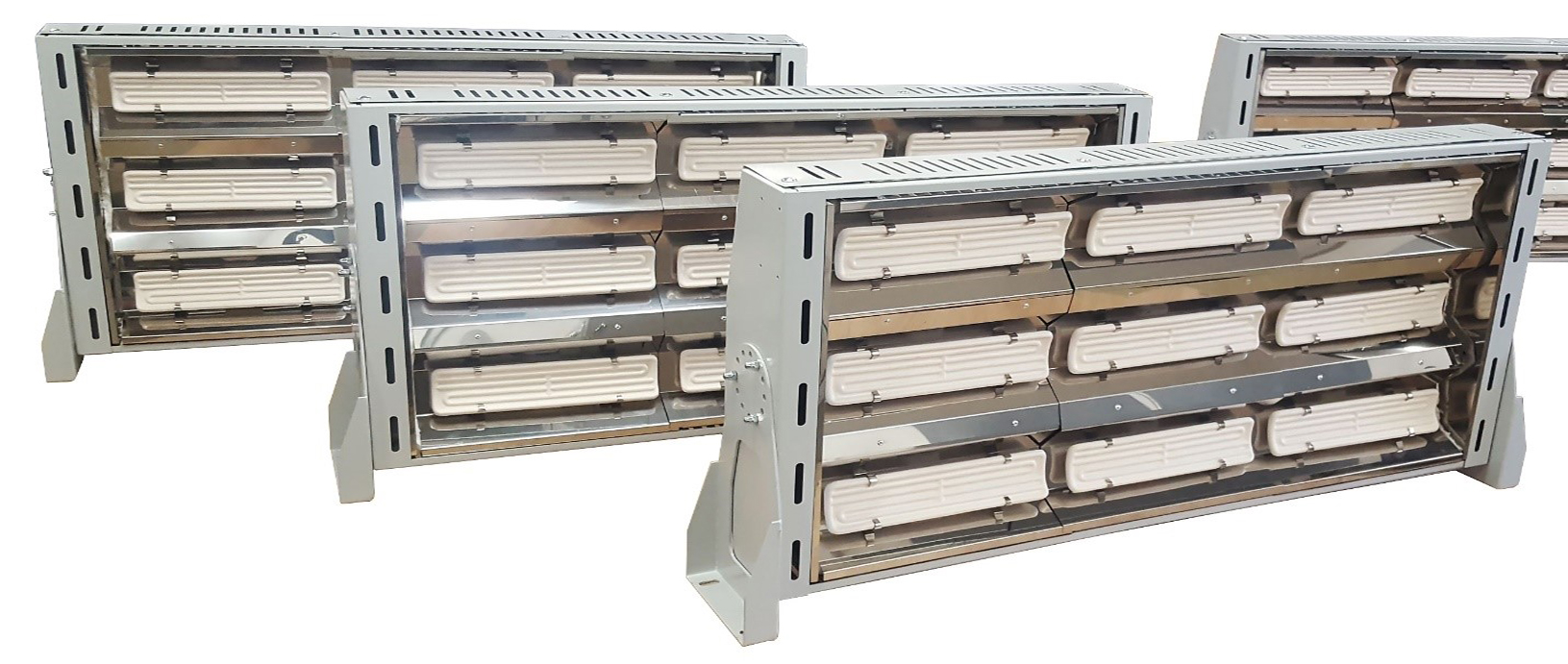

Электронагреватели инфракрасные панельные ЭИП-С предназначены для направленного обогрева производственных помещений, ангаров и складов с высотой потолков до 8-10 м, а также для нагрева и сушки изделий и материалов в сушильных камерах. Отличаются параболическим расположением рядов излучателей на отражающей поверхности корпуса нагревателя. Такое конструктивное решение позволяет создавать зону нагрева с объемным углом распределения лучевой энергии на нагреваемые объекты, равным 55-95 град. и, таким образом, минимизировать тепловые потери от рассеивания тепла за пределы зоны направленного ИК нагрева.

В качестве нагревательных элементов в ЭИП-С применяются керамические инфракрасные излучатели марки ИКН-101 ТУ BY 190454267.004-2014 с вогнутой излучающей поверхностью производства ОДО «Евролиния».

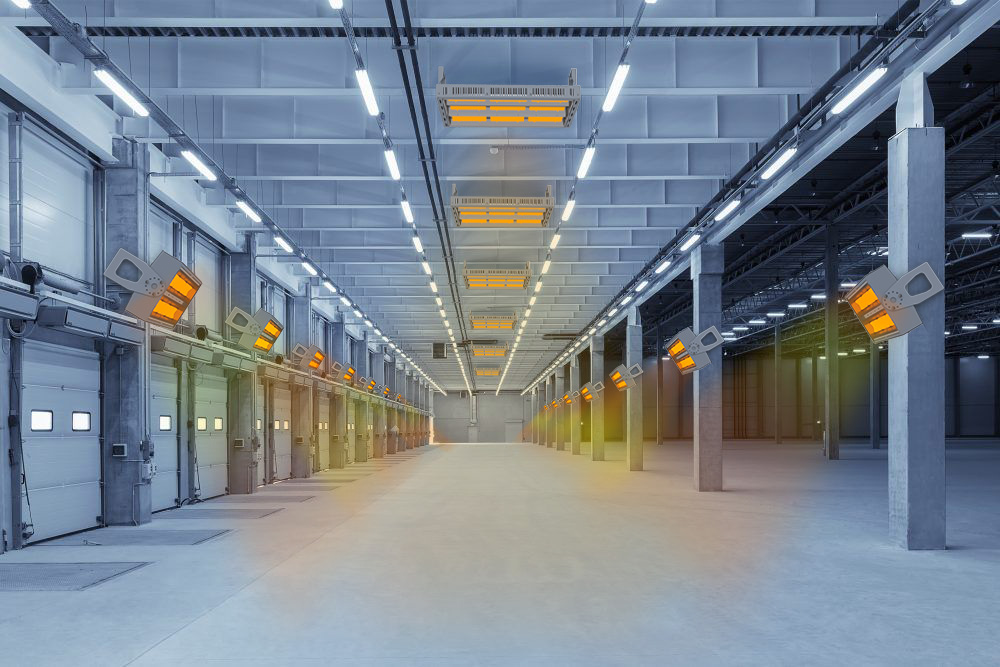

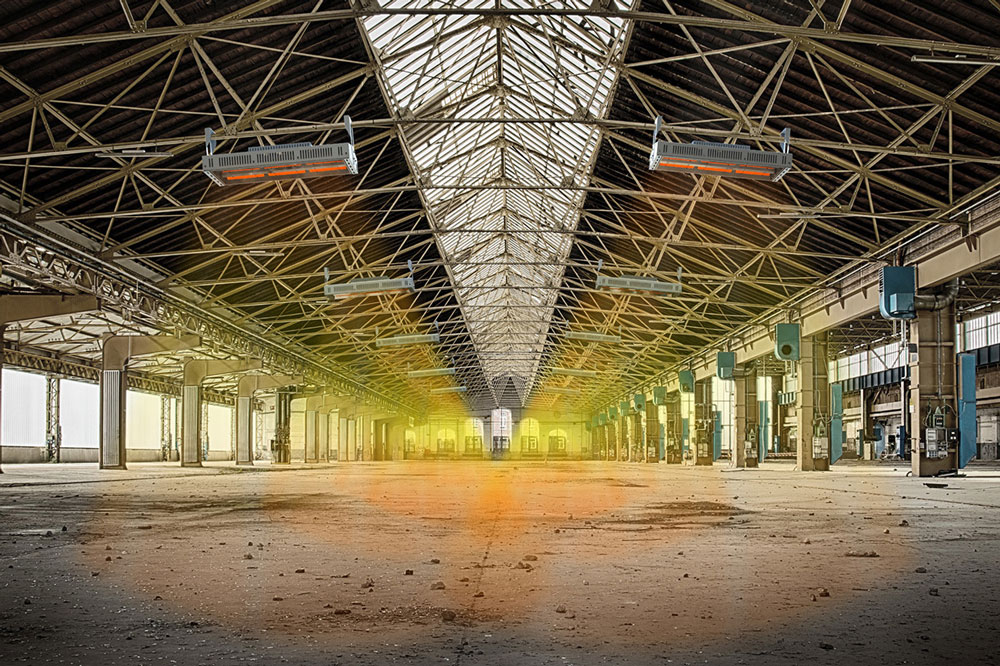

В данных конструкциях ЭИП-С удельная мощность потока лучевого тепла в диапазоне длин волн 1,25-7,0 мкм достигает 600 Вт/м2 на расстоянии 1,5-2,5 м от излучающей поверхности и 150-100 Вт/м2 на расстоянии 3,5-6,0 м. Таким образом, при установке нагревателей с различной электрической мощностью на расстоянии до 2,5 от м от нагреваемого материала возможно эффективно осуществлять процессы нагрева и сушки, а при установке на высоте 3,5-6 м от пола возможно создавать в неотапливаемом помещении полноценные комфортные условия для пребывания людей. При установке нагревателя ЭИП-С123 в производственном помещении на высоте 4-6 м площадь эффективного обогрева составит 30-70м2, для нагревателя ЭИП-С133 при установке на высоте 6-8 м площадь эффективного обогрева составит 70-125 м2.

Нагреватели ЭИП-С могут устанавливаться на стену или потолок с возможностью изменения угла наклона излучающей поверхности к горизонтали от 0 до 60 град. Для установки в сушильных камерах предусмотрено фланцевое исполнение корпуса нагревателя.

Включение и выключение нагревателей ЭИП-С осуществляется внешними коммутационными электрическими цепями. Регулирование потребляемой электрической мощности в базовом варианте исполнения может производится ступенчато путем соответствующей коммутации 1, 2 или 3 рядов излучателей. Конструкция ЭИП-С позволяет осуществлять контроль температуры излучающей поверхности ИК излучателей с целью регулирования удельной мощности инфракрасного нагрева и автоматической блокировки от возможного перегрева. С этой целью в нагреватель устанавливается излучатель с термодатчиком, который подключается к трехфазному терморегулятору электрической мощности и управление нагревом происходит по установленной вручную температуре излучающей поверхности излучателей в блоке измерителя-регулятора температуры.

Нагреватели ЭИП-С эксплуатируются в производственных помещениях и на открытых площадках под навесом при условии отсутствия в окружающей среде химически агрессивных и огне- и взрывоопасных веществ. Климатическое исполнение в категории размещения нагревателей УХЛ4 ГОСТ 15150 и ГОСТ 15543.1, по механическим факторам - группа М1 ГОСТ 17516.1. По заявке потребителя возможно изготовление нагревателей ЭИПС с климатическим исполнением УХЛ2,5 ГОСТ 15150.

Срок службы панелей ЭИПС не менее 10 лет. Гарантия составляет 1 год на ЭИП-С в целом, гарантия на ИК излучатели согласно марке и мощности излучателей по паспорту – не менее 5000 часов непрерывной работы, или 2 года эксплуатации.

Базовый комплект поставки включает электронагреватель инфракрасный панельный ЭИП-С 1 шт. в упаковочной таре, или без упаковочной тары по согласованию с потребителем, комплект ЗИП (количество запасных излучателей 1,2 или 3 шт. определяется по согласованию с потребителем), паспорт, руководство по монтажу и эксплуатации.

Наименование показателя

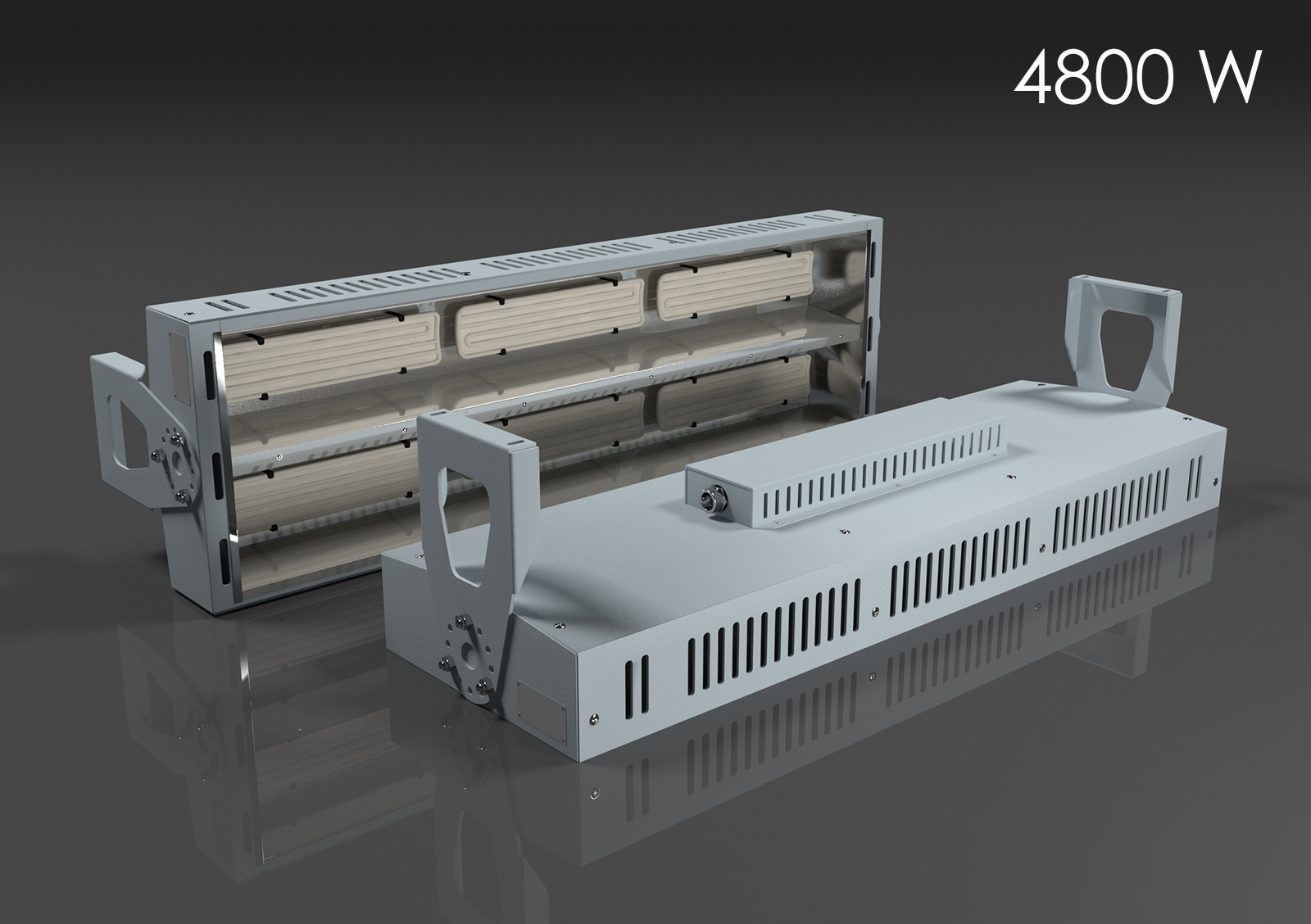

Модель ЭИП-С123

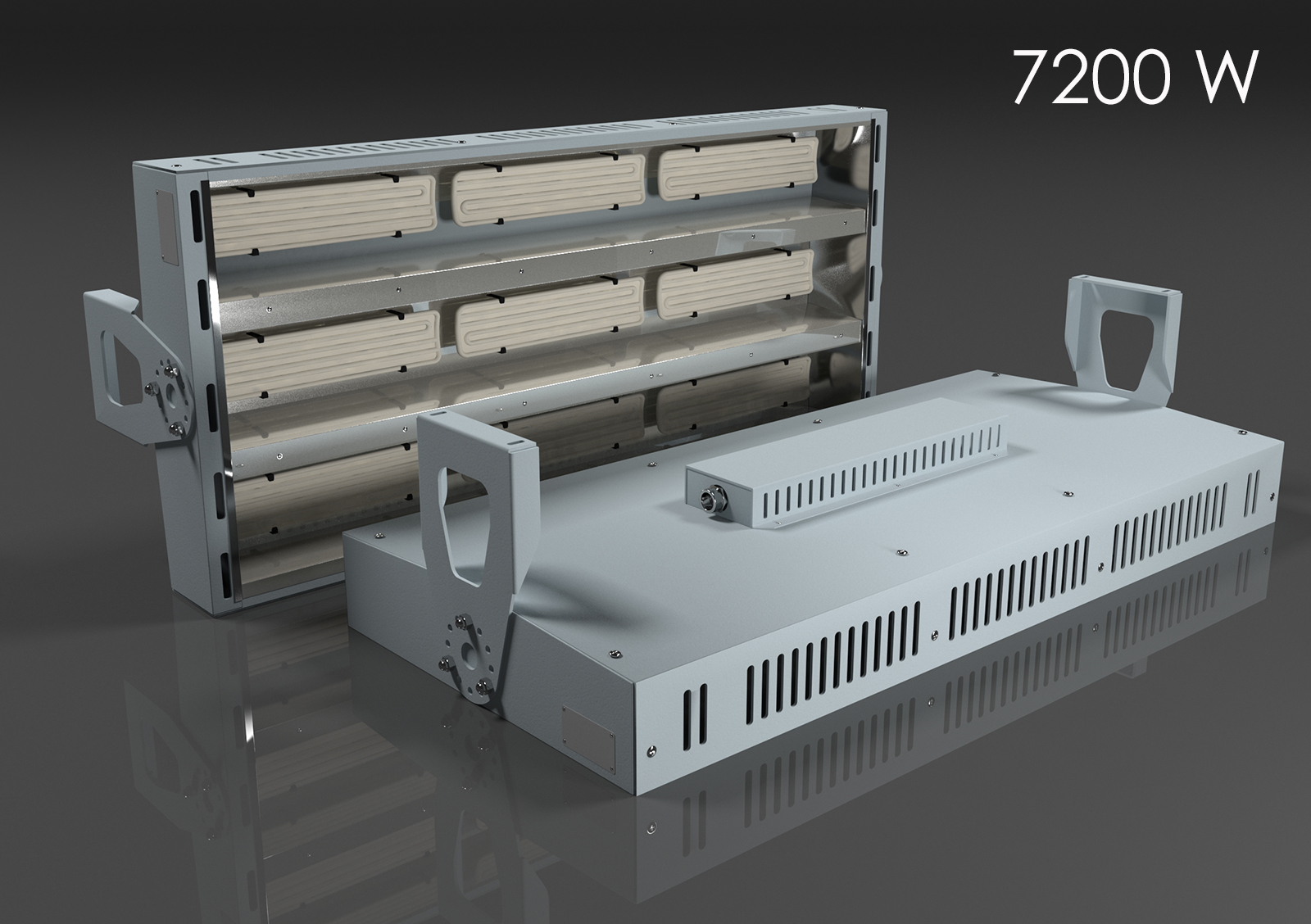

Модель ЭИП-С133

Потребляемая номинальная (пусковая) электрическая мощность P1, кВт

3,9; 4,8; 6,0

5,85; 7,2; 9,0

Напряжение питания переменного тока (50 Гц), В

трехфазное 380

Максимальный ток при включении, А, не более

10

15

Максимальная температура излучателей, °С, не более

820

850

Допустимый угол наклона корпуса (отражателя) к горизонтали в рабочем положении при креплении на стену и потолок, град

0-60

Минимальная высота установки от уровня пола при отоплении, м, не менее

3,0

4,5

Режим работы

Продолжительный под надзором ГОСТ 16617

Степень защиты от проникновения IP по ГОСТ 14254

IP20

Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536

1 класс

Климатическое исполнение в категории размещения по ГОСТ 15150

УХЛ2,5, УХЛ4

Габаритные размеры корпуса (длина х ширина х высота), мм

930х305х160 мм

930х455х170 мм

Масса в снаряженном состоянии, кг, не более

17

24

Маркировка панели

Применение, продукция

Длина х ширина зоны инфракрасного нагрева, мм

Номинальная (пусковая) электрическая мощность, кВт

Предельная рабочая температура излучателей, °С

Наличие системы безинерционного пуска в работу СБИП (дополнительная комплектация)

ЭИП-С138-19,2/380-Т3

Предварительный нагрев и сушка технической ткани шириной до 1800 мм

2095х405

19,2

750

СБИП2

ЭИП-С134,5-6,75/380-Т3

Предварительный нагрев и сушка лако-красочного покрытия на вертикальных роллетах шириной до 1200 мм

1305х450

6,75

650

--

ЭИП-С1412-40,8/380-Т5

Скоростной нагрев и сушка пластизоли на поверхности нитей стеклосетки при ширине полотна 2200-3200 мм

3460х345

40,8

860

СБИП2

ЭИП-С199-40,5/380-Т5

Предварительный нагрев нетканого материала шириной до 2300 мм перед горячим прессованием

2450х1050

40,5

750

СБИП2

ЭИП-С296-43,2/380-Т3

Предварительный нагрев и сушка кускового известняка на ленточном питателе с шириной ленты 400 мм

1550х500

43,2

750

--

Электронагреватель инфракрасный панельный ЭИП-С133-5,85/380-1–Т1

где ЭИП-С – обозначение модели нагревателя;
→ 1 – тип исполнения (1- нагреватель с распределенными инфракрасными излучателями, 2 - с плотно установленными излучателями);
→ 3 - число рядов излучателей по ширине панели (компоновка в пересчете на размер излучателя марки ИКН-101);
→ 3 - число излучателей в ряду по длине панели (компоновка в пересчете на размер излучателя марки ИКН-101);
→ 5,85 – номинальная потребляемая электрическая мощность, кВт;
→ 380 – напряжение питания переменного тока, 380/400 В, 50 Гц (возможно 220/230 В, 50 Гц);
→ 1 – исполнение с крепежными кронштейнами для крепления на потолок и стену, 2 – исполнение с фланцевым креплением в стенку или потолок сушильной камеры;
→ Т1 – наличие датчика температуры излучающей поверхности в одном из излучателей марки ИКН-101 исполнения 2, при отсутствии датчика температуры данный параметр не указывается.

- компактная облегченная конструкция ИК электронагревателя с универсальным креплением на стене или на потолке под удобным углом;

- высокая энергоэффективность ИК нагрева - достигается за счет разогрева направленным сфокусированным ИК излучением большой мощности (угол раскрытия тепловых лучей панелей ЭИП-С составляет 55-95 град. в отличие от известных конструкций нагревателей, угол раскрытия тепловых лучей которых составляет 90-120 град., поэтому панели ЭИП-С эффективно работают с даже с большого расстояния), применением фокусирующихся керамических ИК излучателей марки ИКН-101 и специальных отражателей к ним, имеющих максимальный лучевой к.п.д. по сравнению с другими аналогами, установленной двухуровневой термозащите корпуса нагревателя с качественной термоизоляцией;

- высокое качество продукции благодаря точности и равномерности настройки мощности ИК нагрева на поверхности нагреваемого и высушиваемого материала за счет высокоточного поддержания температуры излучателей каждого нагревателя, исключения за счет скоростного регулирования влияния температуры и скорости конвекционных потоков воздуха в камере на температуру излучателей и равномерность инфракрасного обогрева;

- соответствие всем стандартам безопасности при эксплуатации;

- наличие модулей автоматической аварийной сигнализации для контроля выхода из строя (перегорания) ИК излучателей и короткого замыкания с указанием соответствующей зоны нахождения выявленной неполадки (комплектование блоком управления нагрева под заказ);

- быстрый разогрев излучателей и камеры сушилки до рабочего состояния;

- сохранение работоспособности нагревателей при температуре в камере сушки до 250 °С;

- удобство обслуживания нагревателей и замены излучателей без демонтажа корпуса из стенки камеры сушилки;

- надежность и долговечность корпуса и внутренних узлов, выполненных из высоколегированной нержавеющей стали;

- надежность и долговечность керамических излучателей – покрытие излучающей поверхности выполнено ангобированной керамической глазурью на основе оксида циркония, которая в отличие от кварцевых трубок и металлических ТЭНов абсолютно не чувствительна к пыли и органическим загрязнениям (выжигаются и удаляются с поверхности щеткой), к повышенной влажности и конденсату при охлаждении, наличию химических соединений в воздушной среде камеры сушилки;

- возможность применения автоматизированной системы управления (панельный программируемый контроллер, внешний удаленный компьютер) для настройки, контроля и управления процессом ИК нагрева и сушки;

- применение интерфейса RS-485 и программного обеспечения для настройки, контроля и оперативного управления работой панельного ИК нагревателя, хранения и ввода файлов настроек зональных нагревателей для различных режимов нагрева и сушки.
