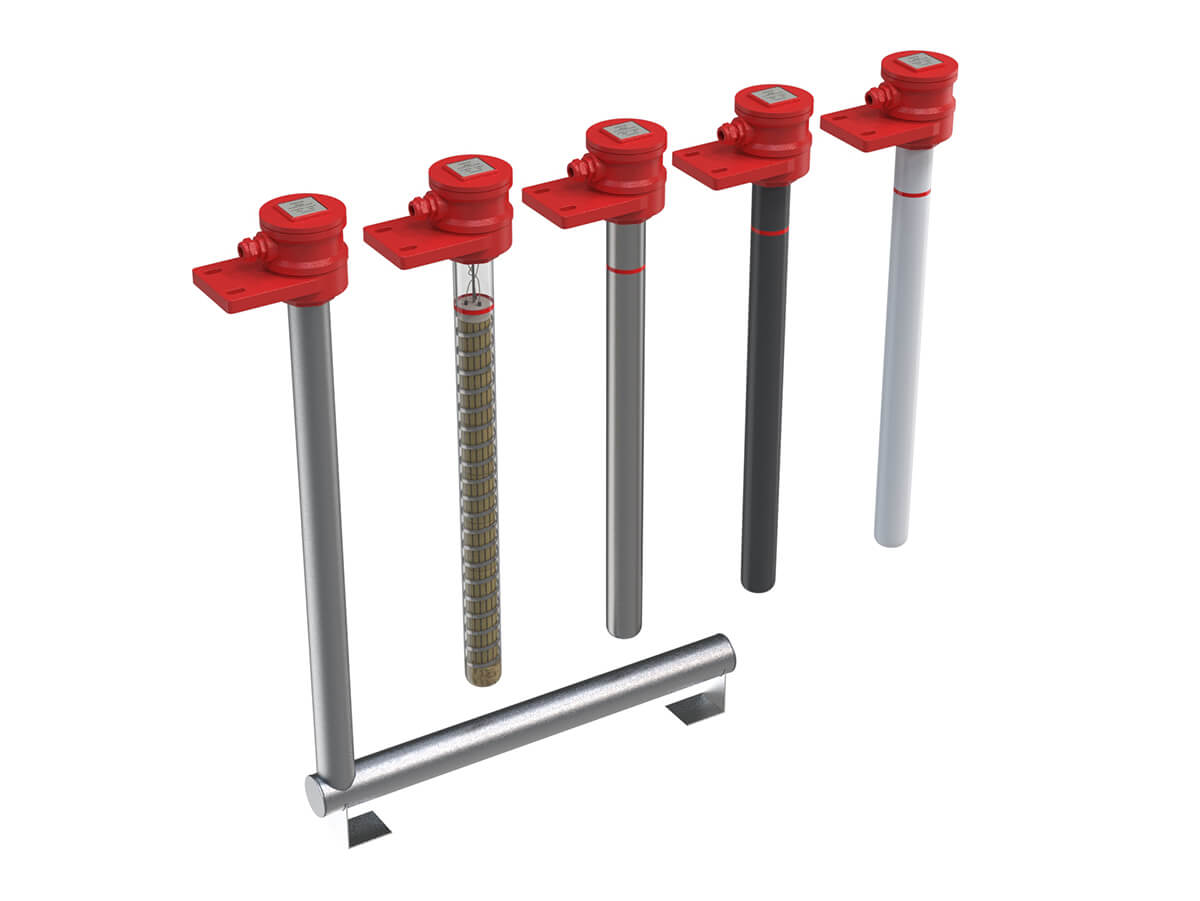

Погружные нагреватели НОМАКОН — это промышленные электрические нагреватели, предназначенные для подогрева воды, масел, нефтепродуктов, химических жидкостей, кислот и щелочей в резервуарах, различных ёмкостях и ваннах. Оборудование применяется в химической, нефтегазовой, гальванической, энергетической и пищевой промышленности.
Мы поставляем промышленные погружные системы и нагреватели 220В и 380В, в стандартном и индивидуальном исполнении, включая решения для агрессивных сред и сложных условий эксплуатации.
р эксплуатации.
Погружные системы применяются для:

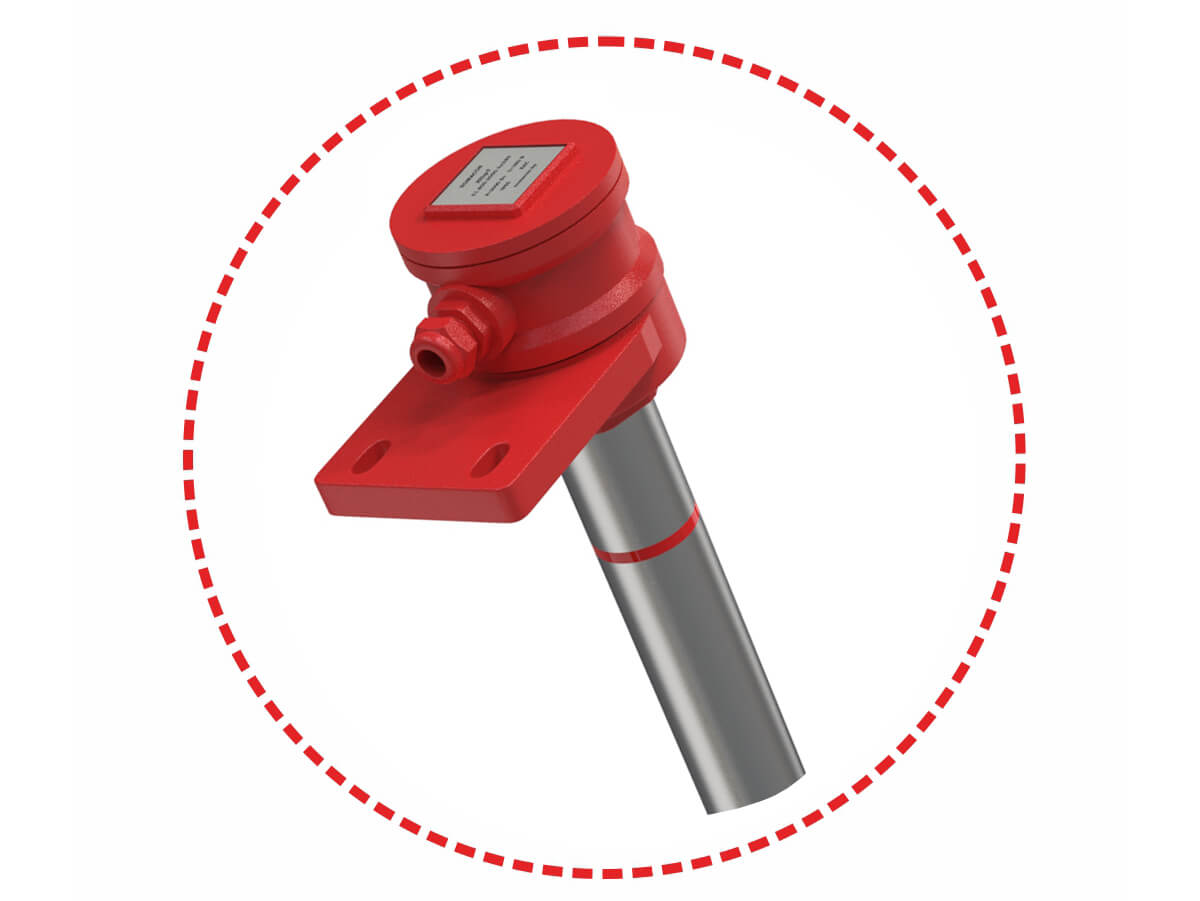

.jpg)
Погружные нагреватели подходят для непрерывной работы в промышленных процессах и обеспечивают равномерный и контролируемый нагрев.

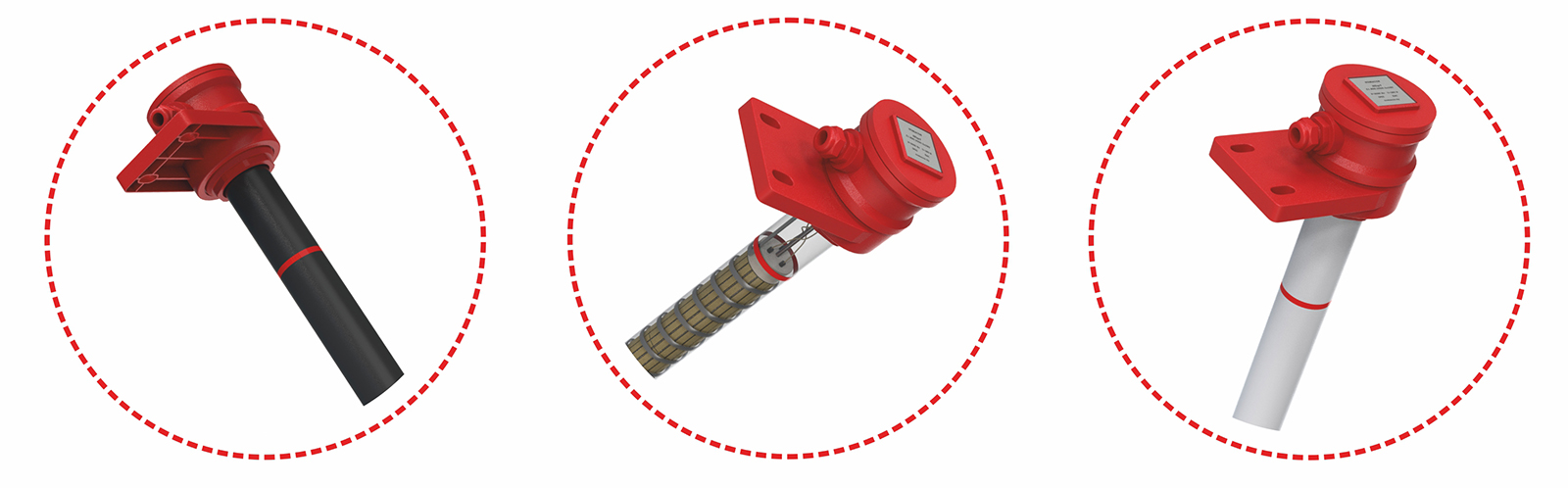

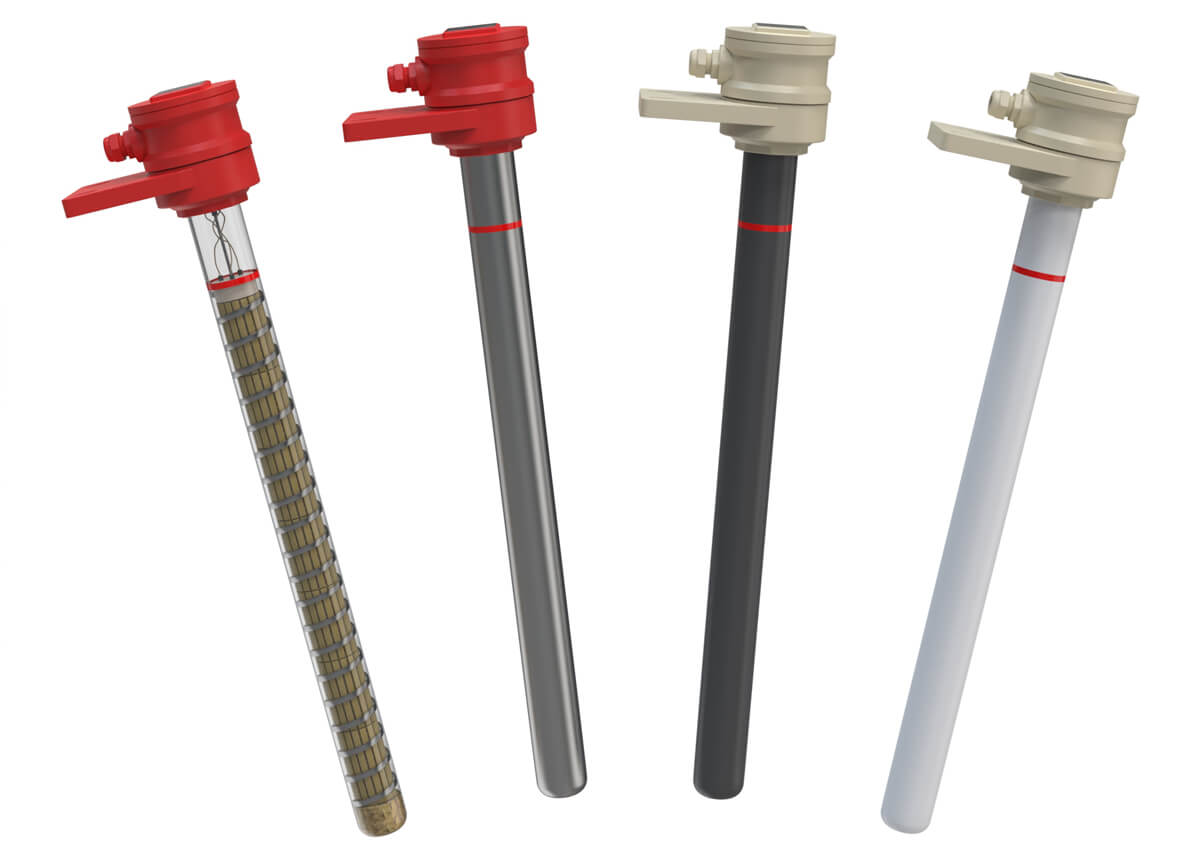

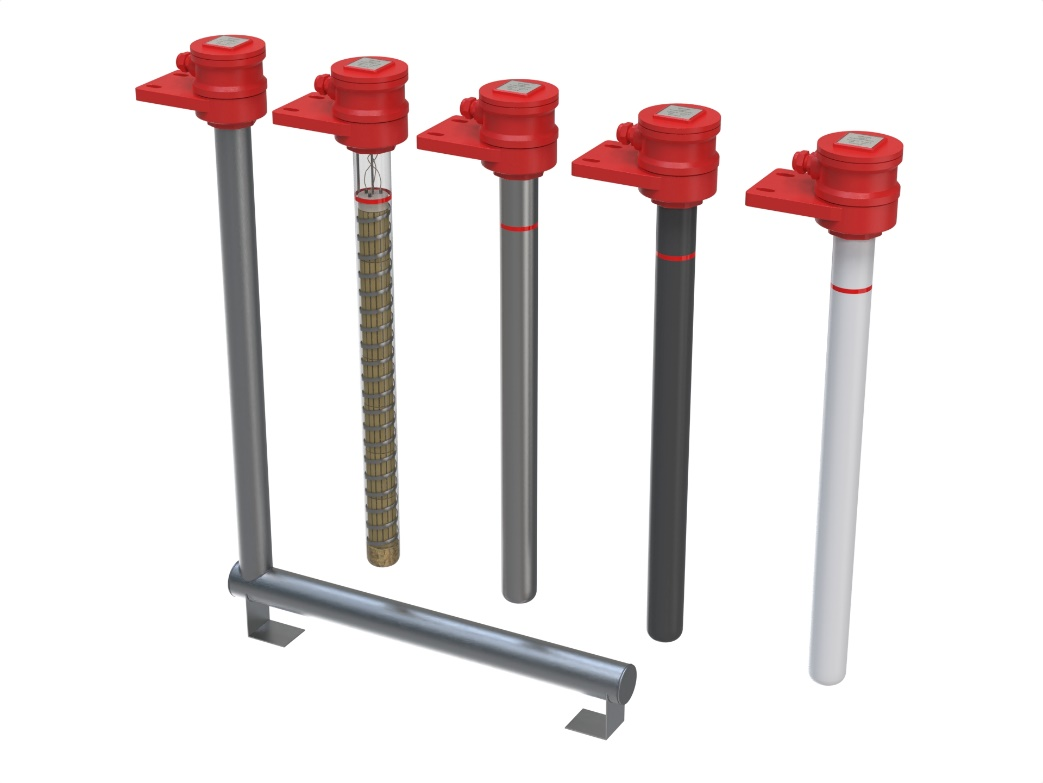

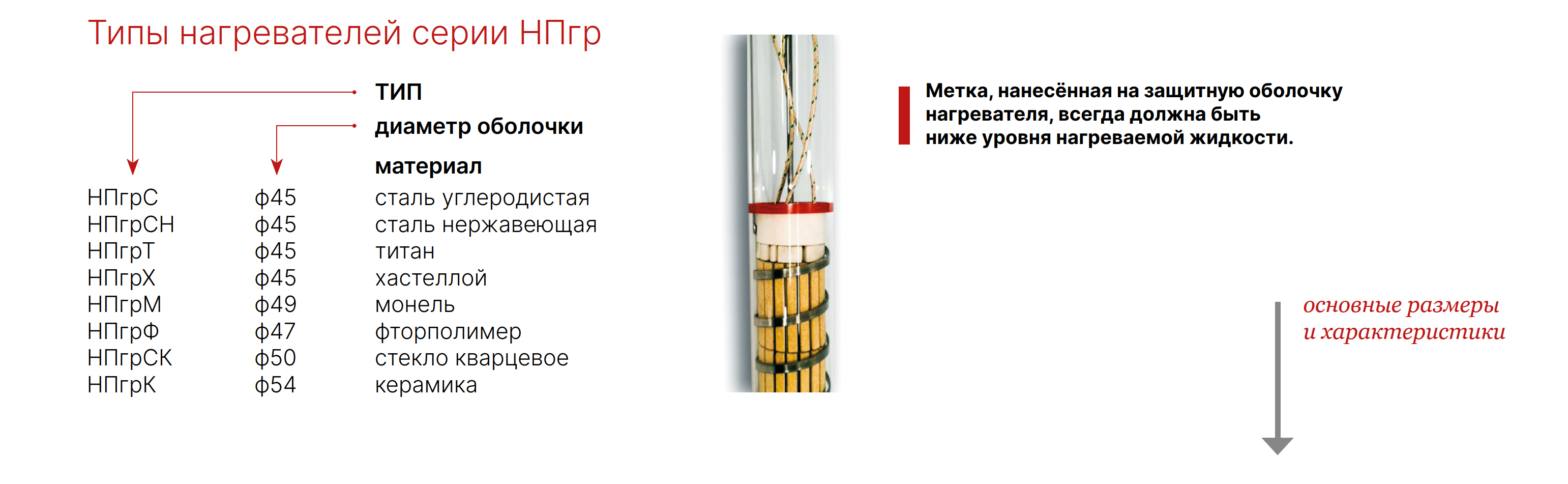

В соответствии с условиями применения мы предлагаем следующие варианты:

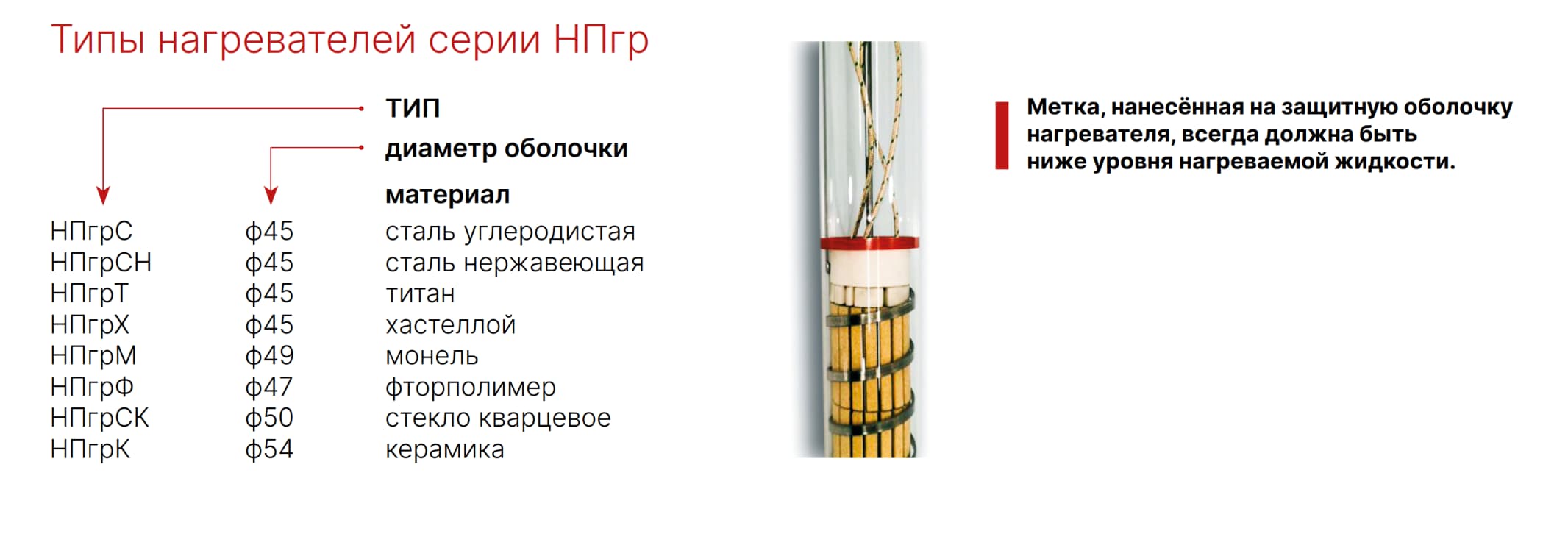

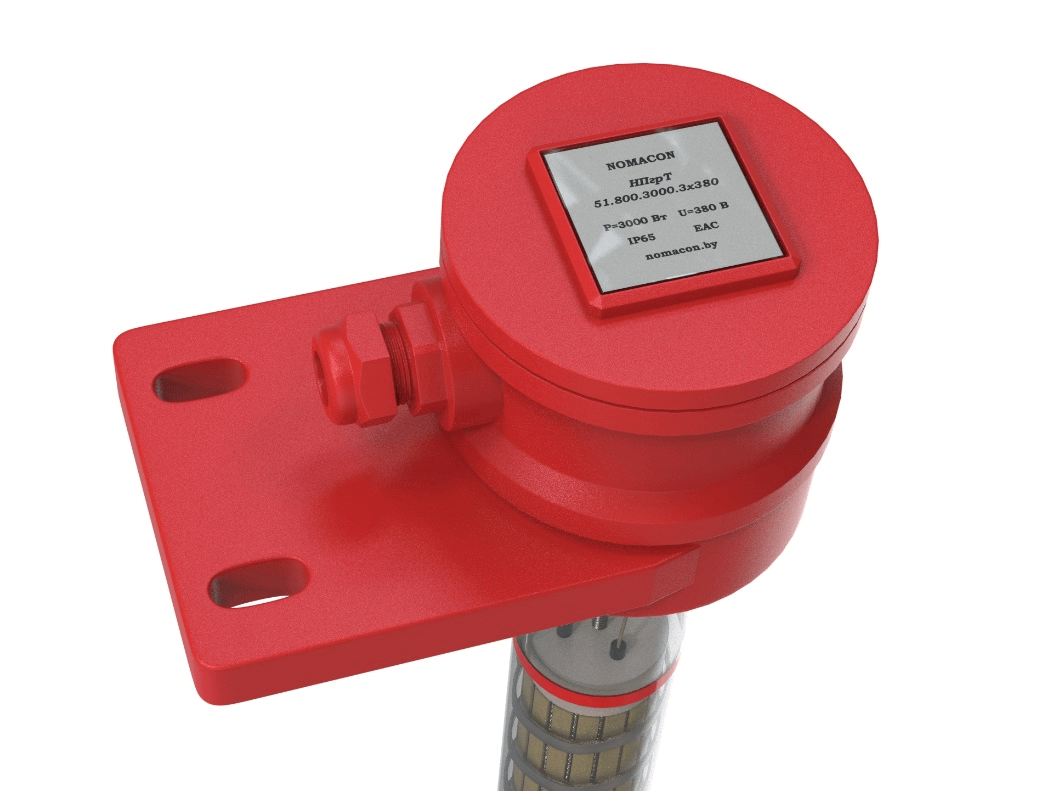

.png)
Для химически активных сред применяются химически стойкие погружные нагреватели, устойчивые к коррозии и высоким температурам.
Основные параметры погружных нагревателей:
Возможна разработка погружного нагревателя на заказ под конкретную ёмкость и технологический процесс.

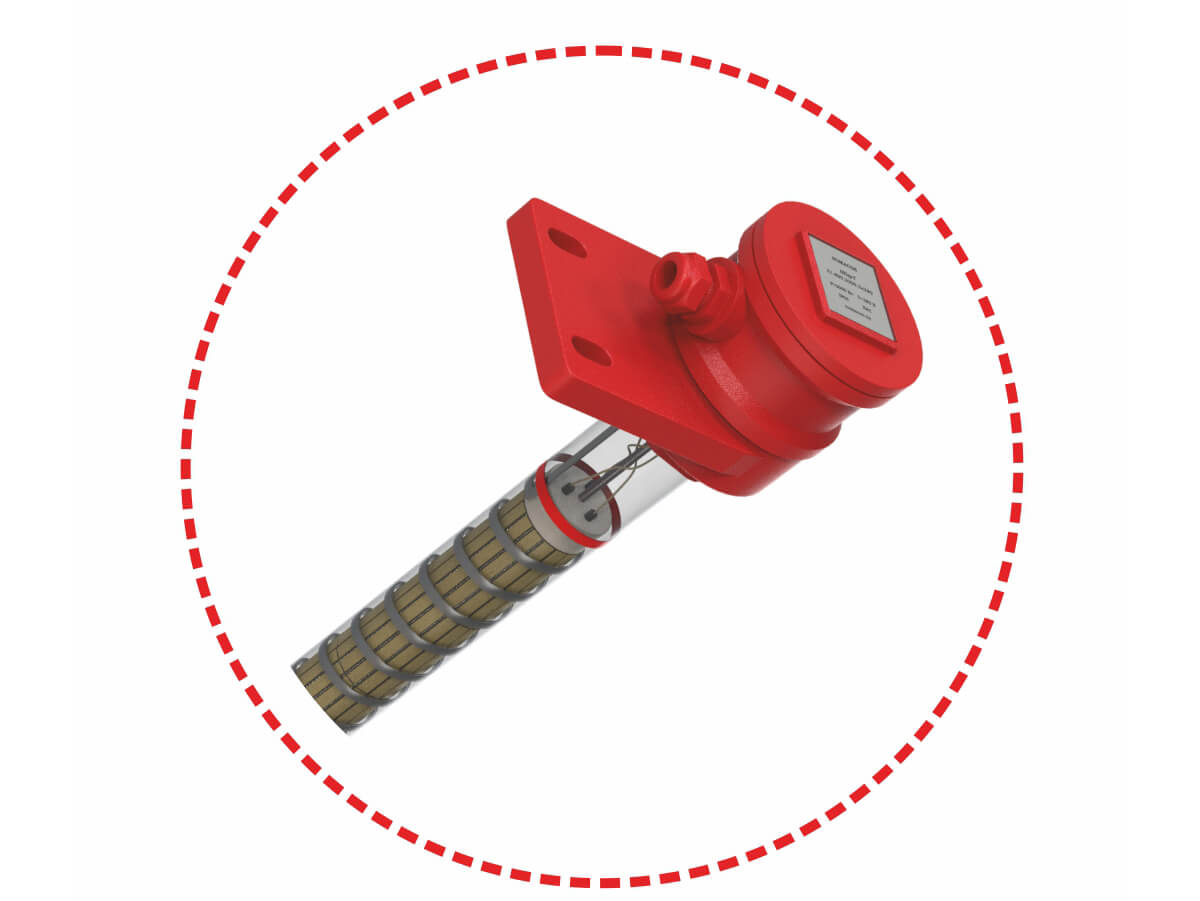

.jpg)
Погружные нагреватели НОМАКОН могут использоваться как альтернатива и замена нагревателей Mazurczak (Rotkappe).
Мы предлагаем:
Обратившись к нам, вы можете:
Мы работаем с предприятиями по всей России и СНГ, обеспечиваем сопровождение на этапе подбора, поставки и эксплуатации оборудования.

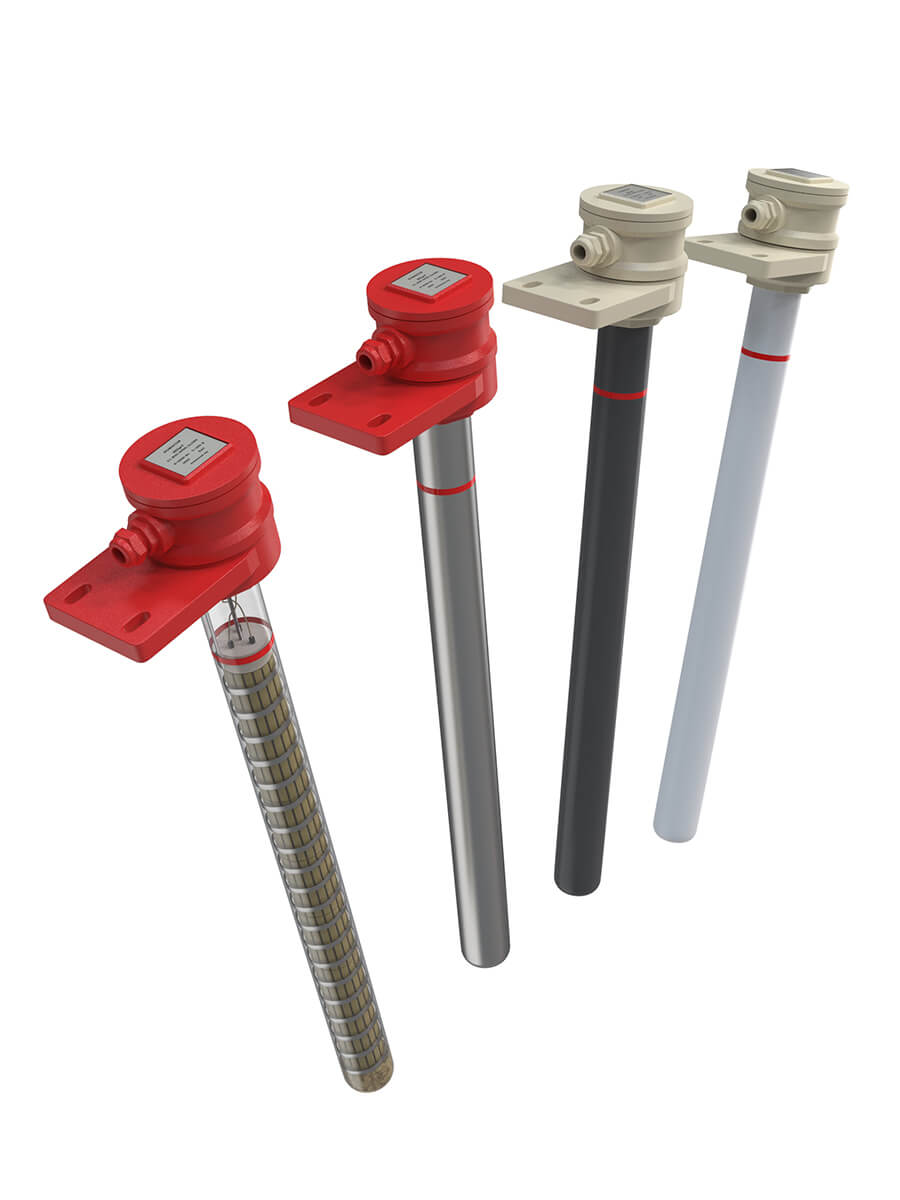

.jpg)
Пожалуйста сообщите нам:
Расчет мощности производится индивидуально на основании теплотехнических параметров.
Погружные нагреватели НОМАКОН могут использоваться как:
Подбор осуществляется по техническим параметрам существующего оборудования.
Специалисты НОМАКОН осуществляют:
Для подбора необходимо предоставить техническое задание или параметры среды.

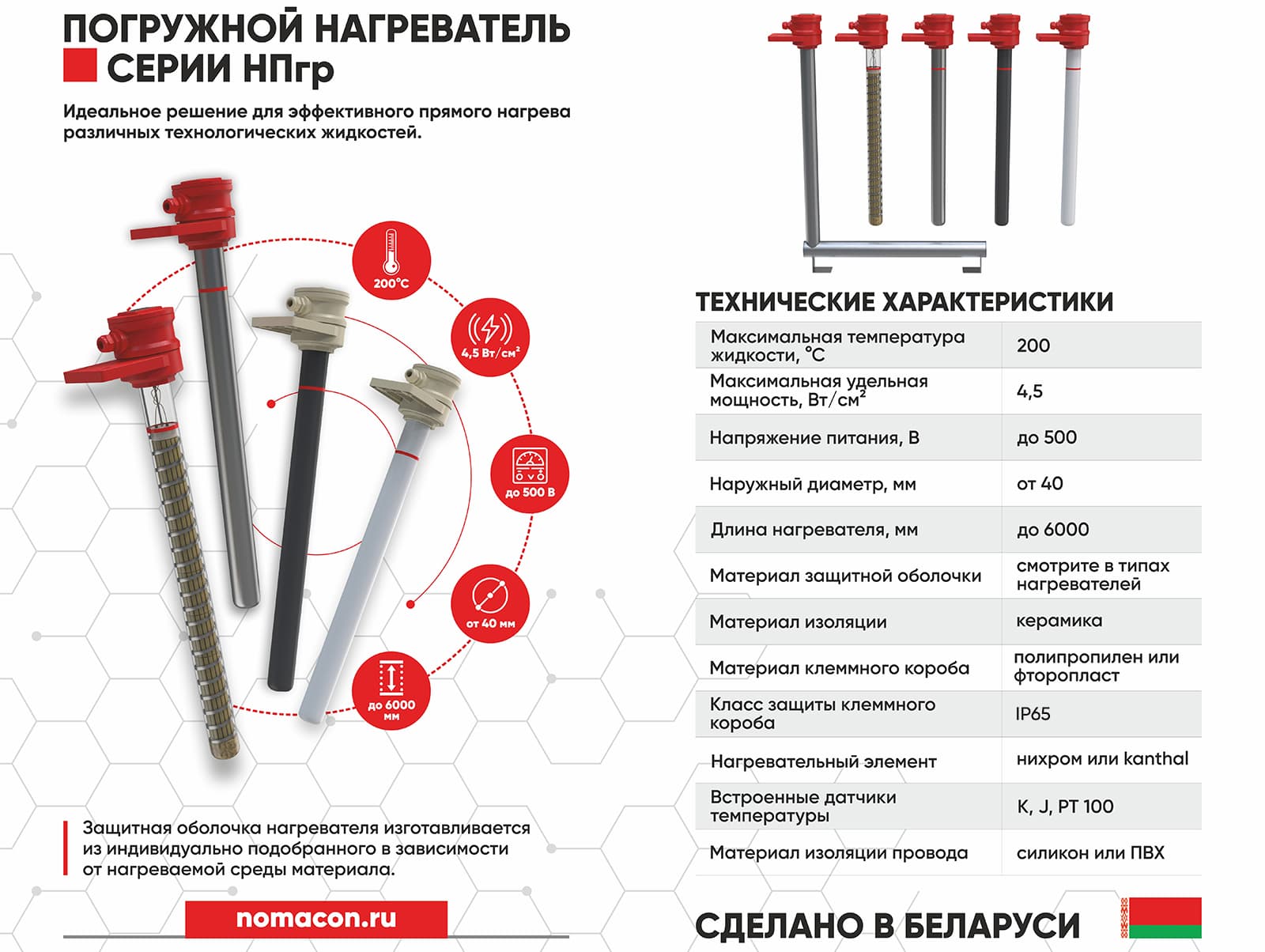

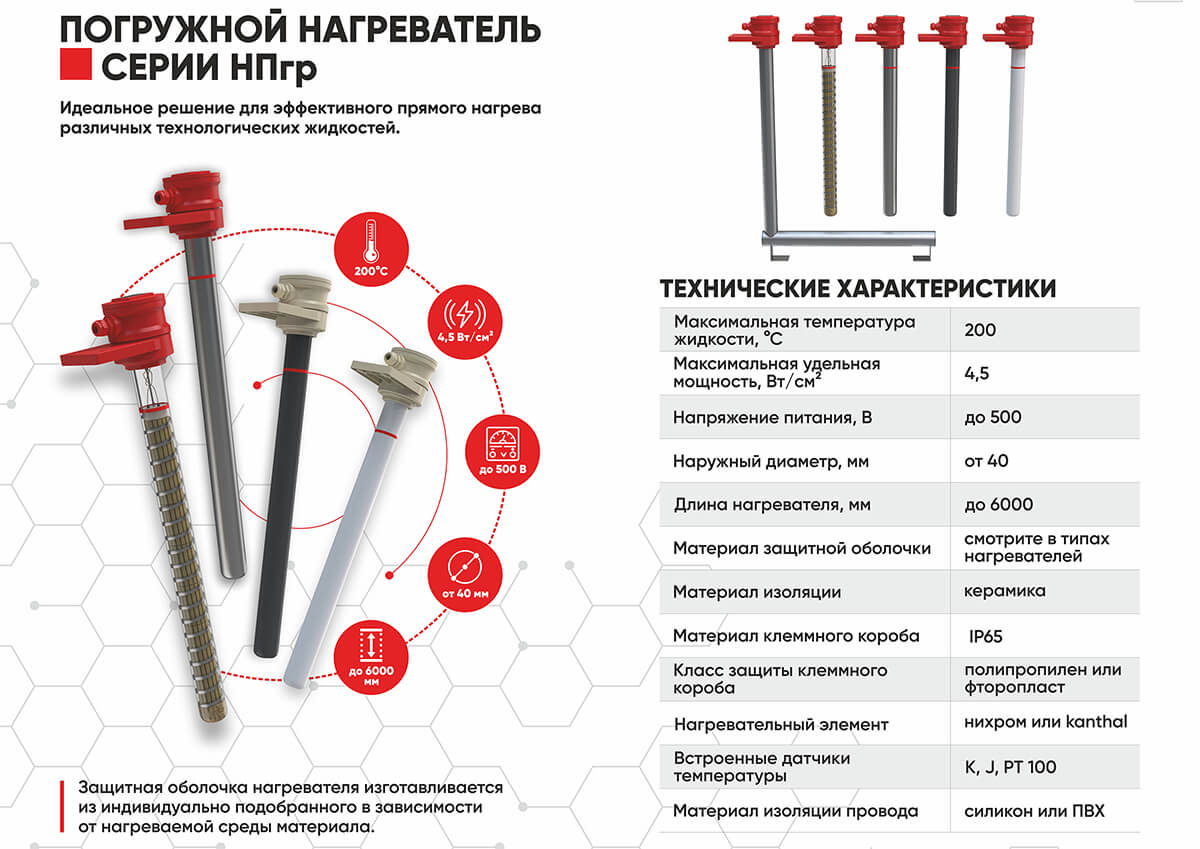

Для получения более подробной информации смотрите каталог:
.jpg)
.jpg)
| Размеры нагревателей | Нагрузка | Номинальное напряжение |
Поверхностная нагрузка, (Вт/см²) |
||||||
| номин длинна (мм) | мин. глубина погружения (мм) | номин. мощность (кВт) | 220 В, 1 фаза | 380 В, 2-, 3- фазы | нерж. сталь AISI316 Ø45 | титан BT1-0 Ø45 | фторпо- лимер PTFE Ø46* | стекло кварцевое Ø50* | керамика Ø54* |
| 315 | 225 | 0.40 | + | - | 1.9 | 1.9 | - | - | 1.6 |
| 315 | 225 | 0.63 | + | - | 3.0 | 3.0 | - | - | 2.5 |
| 400 | 275 | 0.63 | + | + | 2.3 | 2.3 | 2.2 | - | 1.9 |
| 400 | 275 | 1.00 | + | + | 3.6 | 3.6 | - | - | 3.0 |
| 500 | 360 | 0.80 | + | + | 1.9 | 1.9 | 1.8 | 1.7 | 1.6 |
| 500 | 360 | 1.00 | + | + | 2.4 | 2.4 | 2.3 | 2.1 | 2.0 |
| 500 | 360 | 1.40 | + | + | 3.4 | 3.4 | - | 2.9 | 2.8 |
| 630 | 460 | 1.25 | + | + | 2.3 | 2.3 | 2.2 | 2.0 | 1.9 |
| 630 | 460 | 1.60 | + | + | 2.9 | 2.9 | - | 2.5 | 2.4 |
| 630 | 460 | 2.0 | + | + | 3.6 | 3.6 | - | 3.1 | 3.0 |
| 800 | 560 | 1.0 | + | + | 1.4 | 1.4 | 1.4 | 1.3 | 1.2 |
| 800 | 560 | 1.6 | + | + | 2.3 | 2.3 | 2.2 | 2.0 | 1.9 |
| 800 | 560 | 2.0 | + | + | 2.9 | 2.9 | - | 2.5 | 2.4 |
| 800 | 560 | 2.5 | + | + | 3.6 | 3.6 | - | 3.1 | 3.0 |
| 1000 | 725 | 1.25 | + | + | 1.4 | 1.4 | 1.3 | 1.2 | 1.2 |
| 1000 | 725 | 1.60 | + | + | 1.8 | 1.8 | 1.7 | 1.5 | 1.5 |
| 1000 | 725 | 2.00 | + | + | 2.2 | 2.2 | 2.1 | 1.9 | 1.9 |
| 1000 | 725 | 2.50 | + | + | 2.8 | 2.8 | - | 2.4 | 2.3 |
| 1000 | 725 | 3.15 | + | + | 3.5 | 3.5 | - | 3.0 | 2.9 |
| 1000 | 725 | 3.50 | + | + | 3.9 | 3.9 | - | 3.4 | 3.2 |
| 1250 | 875 | 1.00 | + | + | 0.9 | 0.9 | 0.9 | 0.8 | 0.8 |
| 1250 | 875 | 1.60 | + | + | 1.4 | 1.4 | 1.4 | 1.3 | 1.2 |
| 1250 | 875 | 2.00 | + | + | 1.8 | 1.8 | 1.7 | 1.6 | 1.5 |
| 1250 | 875 | 2.50 | + | + | 2.3 | 2.3 | 2.2 | 2.0 | 1.9 |
| 1250 | 875 | 2.80 | + | + | 2.6 | 2.6 | - | 2.2 | 2.1 |
| 1250 | 875 | 3.50 | + | + | 3.2 | 3.2 | - | 2.7 | 2.6 |
| 1250 | 875 | 4.00 | - | + | 3.6 | 3.6 | - | 3.1 | 3.0 |
| 1600 | 1125 | 2.00 | + | + | 1.4 | 1.4 | 1.3 | - | - |
| 1600 | 1125 | 3.15 | + | + | 2.3 | 2.3 | 2.1 | - | - |
| 1600 | 1125 | 3.50 | + | + | 2.5 | 2.5 | 2.3 | - | - |
| 1600 | 1125 | 4.00 | - | + | 2.9 | 2.9 | - | - | - |
| 1600 | 1125 | 4.50 | - | + | 3.2 | 3.2 | - | - | - |
| 1600 | 1125 | 6.00 | - | + | 4.3 | 4.3 | - | - | - |
| 2000 | 1400 | 4.00 | - | + | 2.2 | 2.2 | 2.1 | - | - |
| 2000 | 1400 | 4.50 | - | + | 2.5 | 2.5 | - | - | - |
| 2000 | 1400 | 5.00 | - | + | 2.8 | 2.8 | - | - | - |
| 2000 | 1400 | 6.00 | - | + | 3.3 | 3.3 | - | - | - |
| 2500 | 1750 | 4.50 | - | + | 2.0 | 2.0 | 1.9 | - | - |
| 2500 | 1750 | 6.30 | - | + | 2.8 | 2.8 | - | - | - |
| 3150 | 2200 | 5.00 | - | + | 1.7 | 1.7 | - | - | - |
| 3150 | 2200 | 7.00 | - | + | 2.4 | 2.4 | - | - | - |
. Погружные нагреватели используются для нагревания различных технологических жидкостей и находят широкое применение в различных областях промышленности. Контактирующие непосредственно с нагреваемой средой элементы изготавливаются из высококачественных материалов, обладающих повышенной стойкостью к высокотемпературным нагрузкам и воздействию агрессивных жидкостей. Это обеспечивает бесперебойную работу и длительный ресурс изделий. В зависимости от предъявляемых заказчиком требований, продиктованных условиями использования устройств, возможно изготовление нагревателей, адаптированных для установки в необходимом пространственном положении.
Погружные нагреватели НОМАКОН имеют длительный срок службы, за счет своей конструкции и качества используемых при их изготовлении материалов.

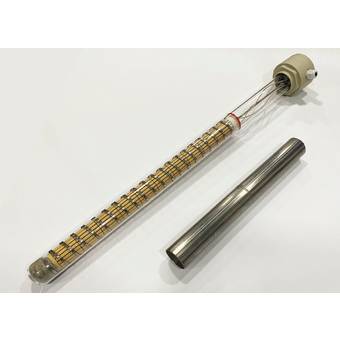

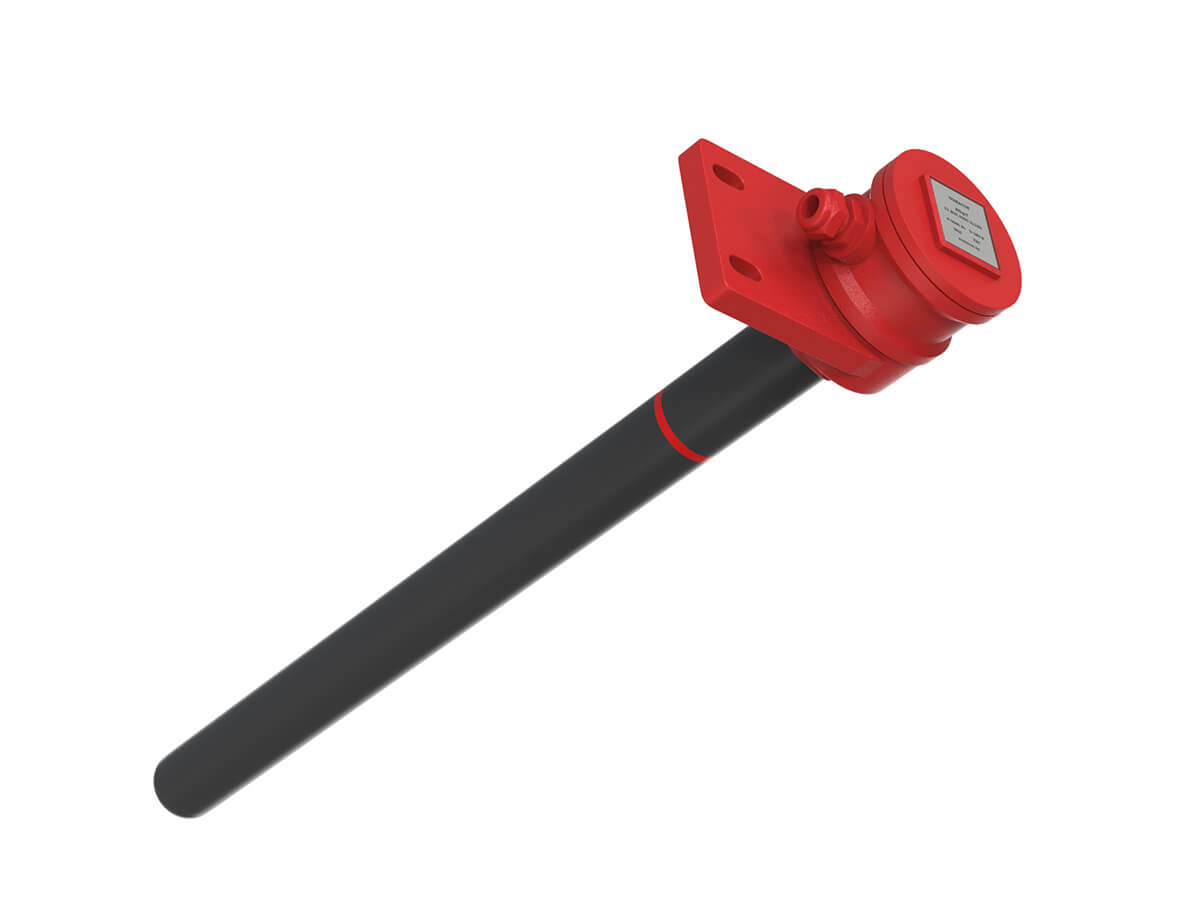

Погружная труба нагревателя изготавливается из индивидуально подобранного в зависимости от нагреваемой среды материала. Минимальная глубина погружения, соответствующая нагреваемой части, составляет примерно 2/3 номинальной длины нагревателя и обозначена кольцевой меткой. Для предотвращения выхода изделия из строя его необходимо размещать таким образом, чтобы нагреваемый участок всегда был погружен в жидкость.

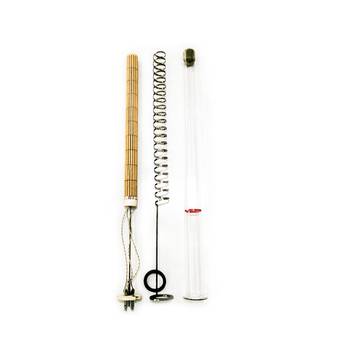

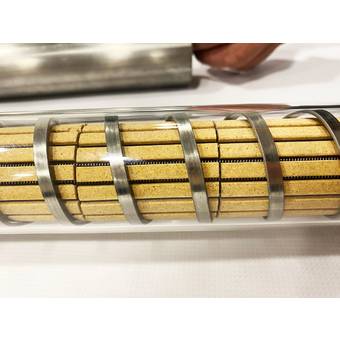

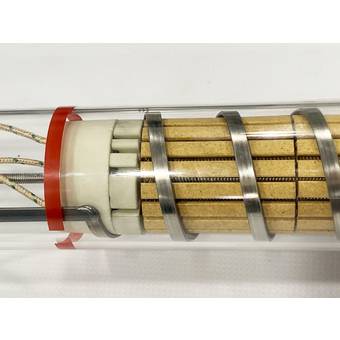

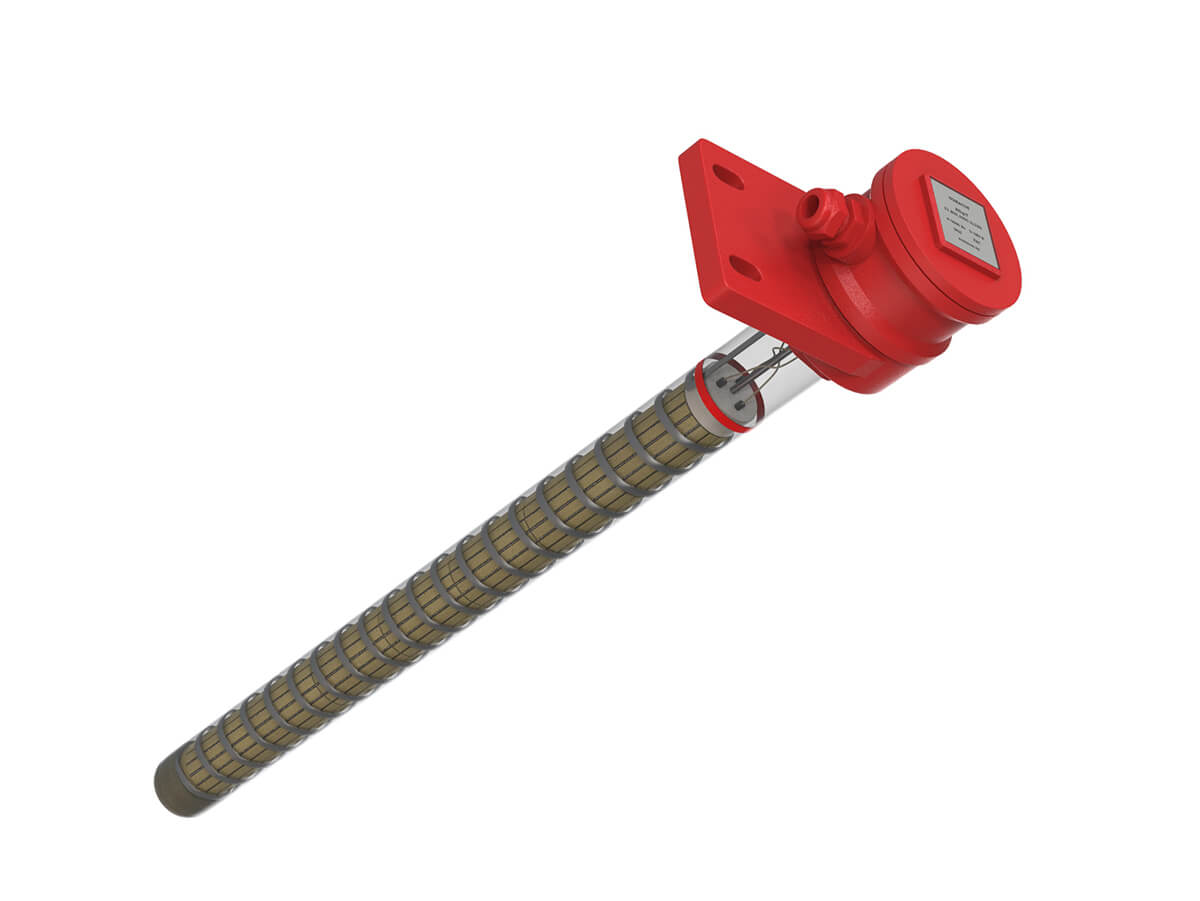

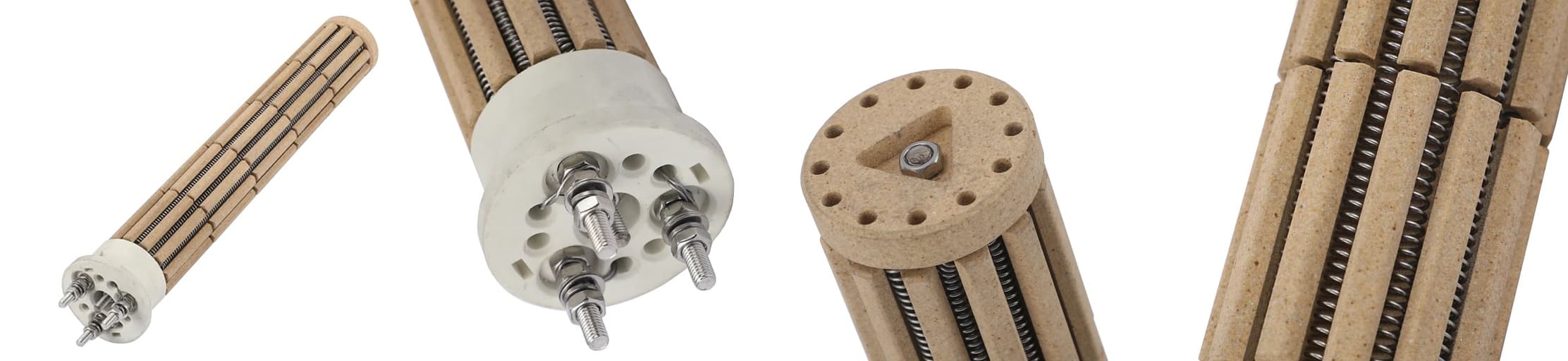

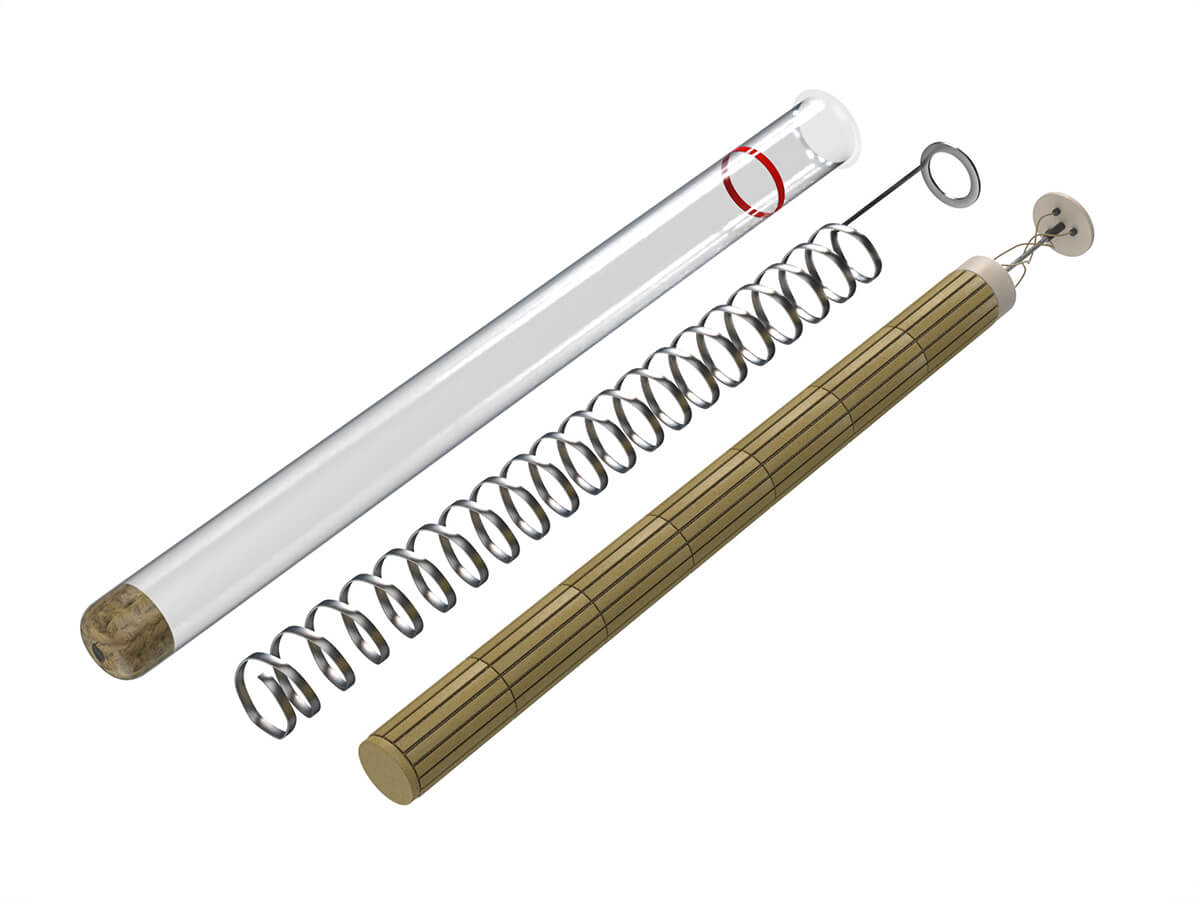

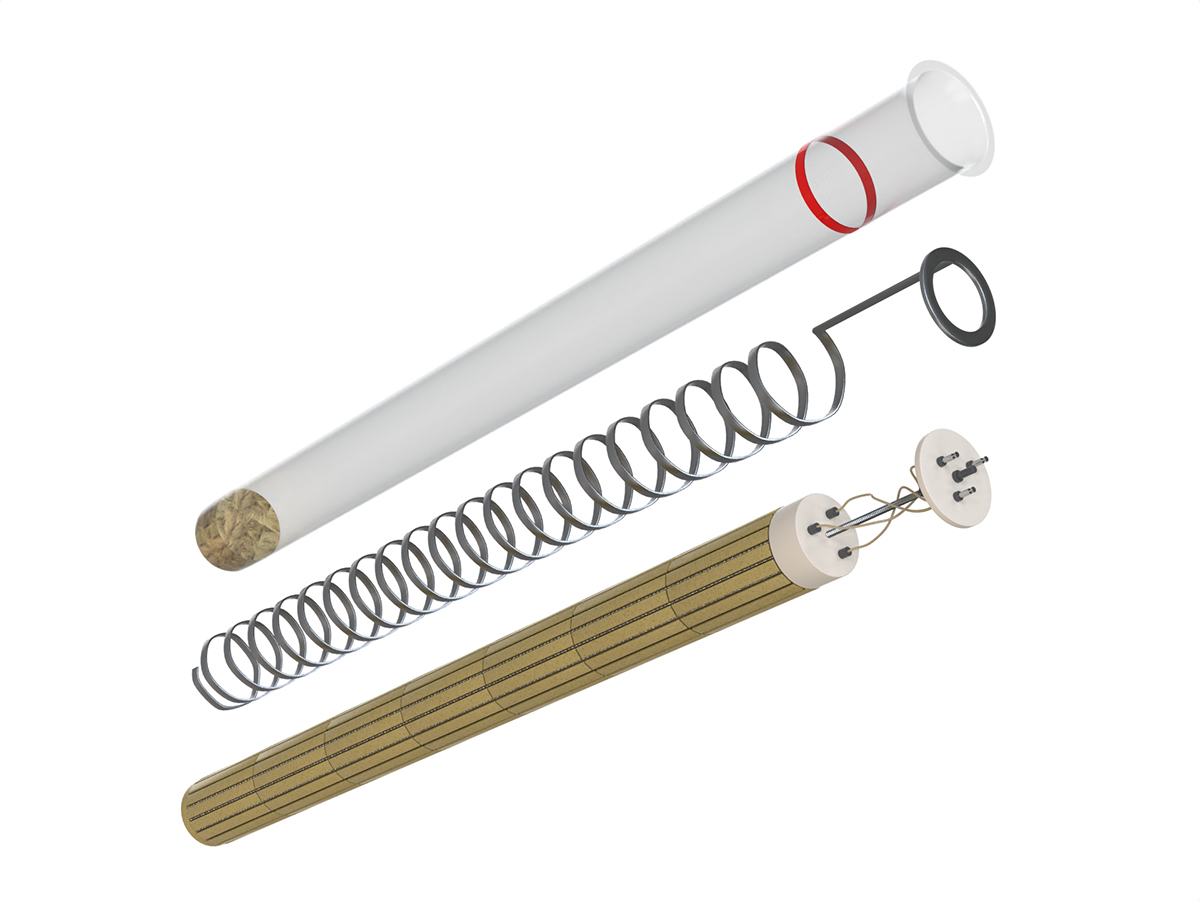

Погружной нагреватель оснащен керамическими нагревательными элементами патронного типа, имеющими рельефную поверхность и обладающими высокими изолирующими свойствами, а также устойчивостью к механическим воздействиям. Внутри керамического корпуса размещается спираль из хромникелевой проволоки. Особенностью данного материала является способность сохранять свою структуру и свойства и постоянном нагреве. Такая конструкция обеспечивает одновременно наибольшую эффективность и надежность устройства. Максимально допустимое напряжение для нагревательных элементов достигает 500В. Возможно одно-, двух- и трехфазное подключение к электросети.

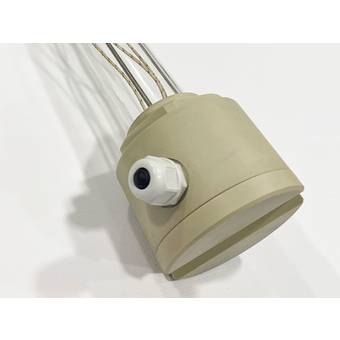

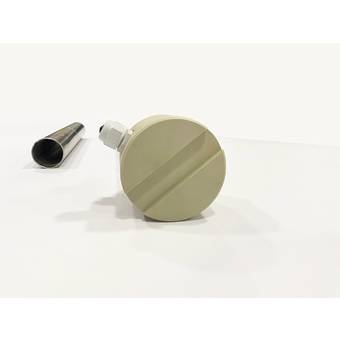

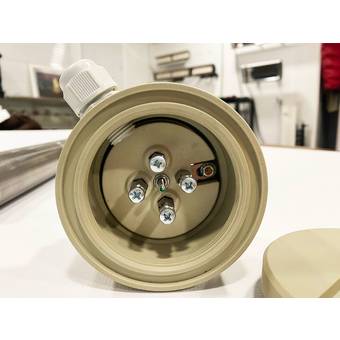

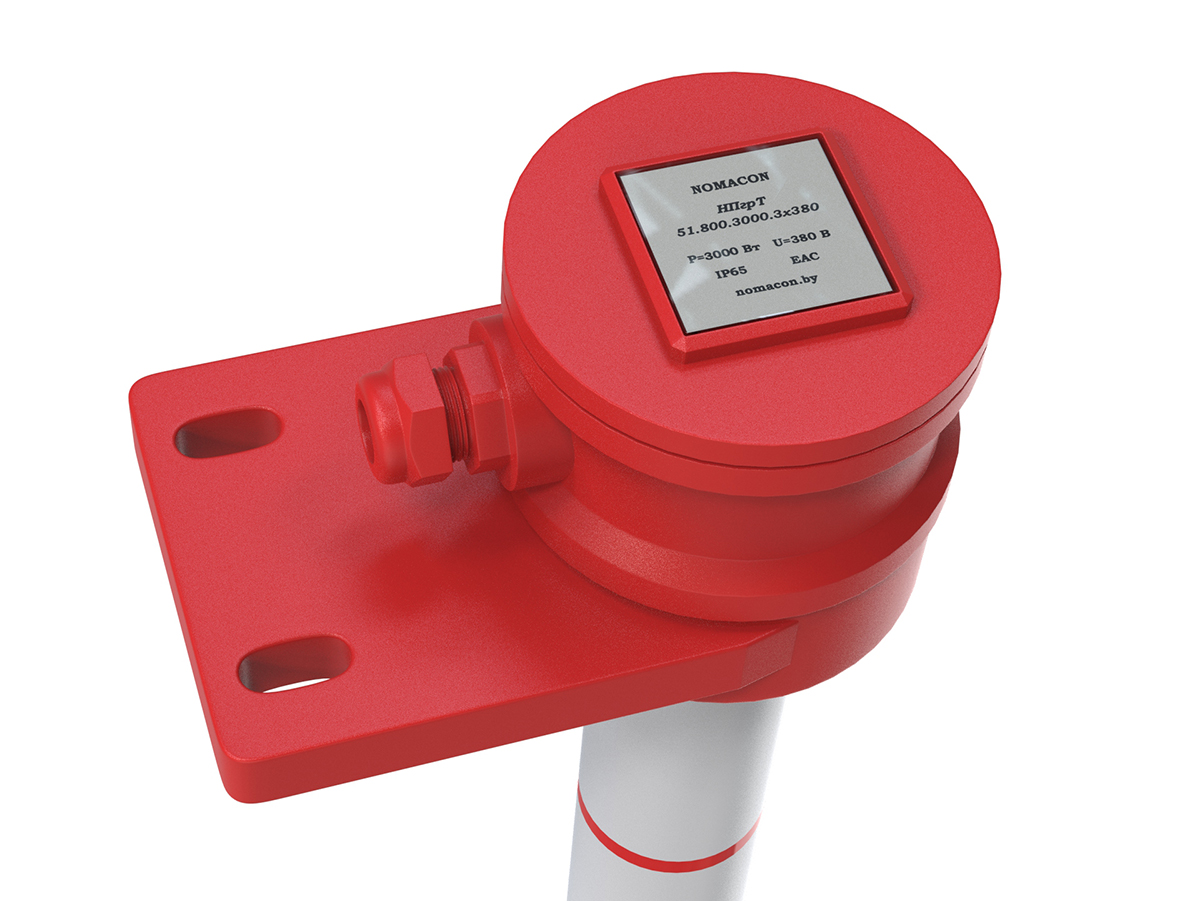

Корпус клеммной коробки для погружных нагревателей выполнен из полипропилена. Его механическая и термическая стойкость обеспечивают возможность применения изделий в большинстве технологических жидкостей. Конструкция корпуса со съемной крышкой обеспечивает удобный доступ к контактам для подключения смонтированного нагревателя.
Нагреватели для ванн принадлежат к устройствам первого класса защиты. Все открытые металлические части подключаются к заземлению, что предотвращает риск поражения человека электротоком при контакте с ними. Заземление погружных труб из стекла, фарфора и других токо-непроводищих материалов обеспечивается установкой защитной спирали. Наилучшая электробезопасность эксплуатации нагревателя обеспечивается при подключении его к электросети с использованием УЗО.
При необходимости мы готовы предоставить более подробную информацию, касающиеся безопасного монтажа и эксплуатации изделия.

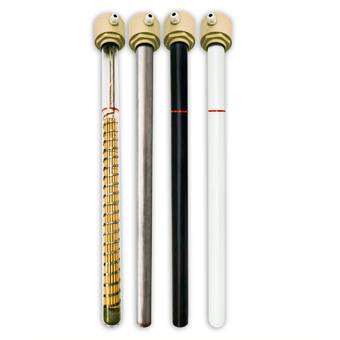

Одним из основных требований, предъявляемых к материалам для изготовления погружных труб нагревателей, является химическая стойкость к веществам, содержащимся в нагреваемой среде. При выборе материала трубы также необходимо учитывать сопутствующие физические процессы, в частности, возможность образования отложений и температуру жидкости. Свойства используемых для изготовления труб материалов отражены в каталоге устойчивости к химическому воздействию.
Используется для воды, масел, нейтральных и слабоагрессивных сред.

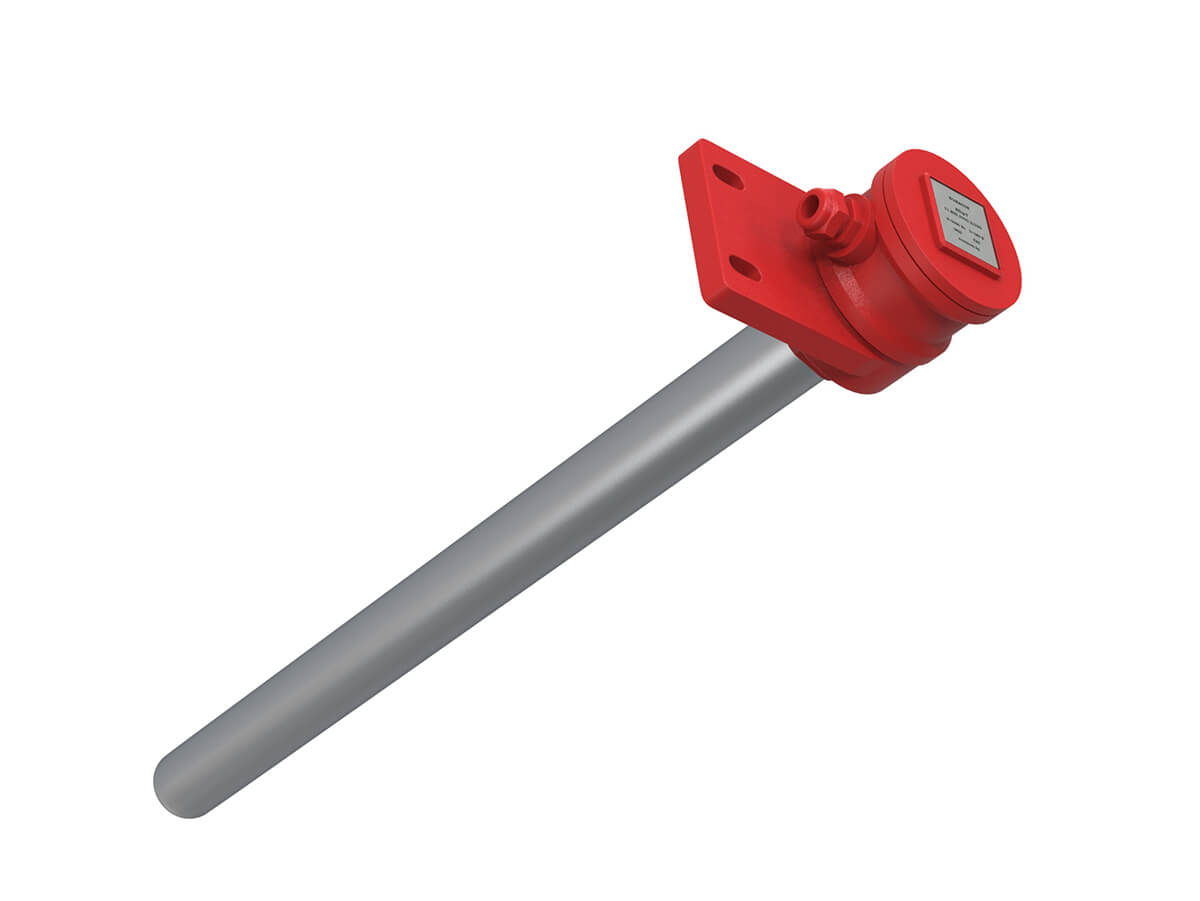

Рекомендуемые марки: AISI 304, AISI 316.
Применяется для агрессивных химических растворов, морской воды, гальванических процессов.
Используется для кислот, щелочей и высокоагрессивных сред.
Обеспечивает высокую химическую стойкость.
Применяется для лабораторных и специализированных технологических процессов.
| Параметр | Значение |
| Напряжение питания | 220/380 В |
| Мощность | индивидуально, кВт |
| Тип установки | погружной |
| Исполнение | фланцевое / резьбовое |
| Материал оболочки | нержавеющая сталь, титан, PTFE, PFA, стекло |
| Рабочая температура | определяется средой и материалом |
| Степень защиты | IP54- IP65 |
| Регулирование температуры | термостат / ПИД-контроллер |
| Защита | от перегрева, сухого хода (опция) |
Для получения более подробной информации смотрите каталог:
| Размеры нагревателей | Нагрузка | Номинальное напряжение |
Поверхностная нагрузка, (Вт/см²) |
||||||
| номин длинна (мм) | мин. глубина погружения (мм) | номин. мощность (кВт) | 220 В, 1 фаза | 380 В, 2-, 3- фазы | нерж. сталь AISI316 Ø45 | титан BT1-0 Ø45 | фторпо- лимер PTFE Ø46* | стекло кварцевое Ø50* | керамика Ø54* |
| 315 | 225 | 0.40 | + | - | 1.9 | 1.9 | - | - | 1.6 |
| 315 | 225 | 0.63 | + | - | 3.0 | 3.0 | - | - | 2.5 |
| 400 | 275 | 0.63 | + | + | 2.3 | 2.3 | 2.2 | - | 1.9 |
| 400 | 275 | 1.00 | + | + | 3.6 | 3.6 | - | - | 3.0 |
| 500 | 360 | 0.80 | + | + | 1.9 | 1.9 | 1.8 | 1.7 | 1.6 |
| 500 | 360 | 1.00 | + | + | 2.4 | 2.4 | 2.3 | 2.1 | 2.0 |
| 500 | 360 | 1.40 | + | + | 3.4 | 3.4 | - | 2.9 | 2.8 |
| 630 | 460 | 1.25 | + | + | 2.3 | 2.3 | 2.2 | 2.0 | 1.9 |
| 630 | 460 | 1.60 | + | + | 2.9 | 2.9 | - | 2.5 | 2.4 |
| 630 | 460 | 2.0 | + | + | 3.6 | 3.6 | - | 3.1 | 3.0 |
| 800 | 560 | 1.0 | + | + | 1.4 | 1.4 | 1.4 | 1.3 | 1.2 |
| 800 | 560 | 1.6 | + | + | 2.3 | 2.3 | 2.2 | 2.0 | 1.9 |
| 800 | 560 | 2.0 | + | + | 2.9 | 2.9 | - | 2.5 | 2.4 |
| 800 | 560 | 2.5 | + | + | 3.6 | 3.6 | - | 3.1 | 3.0 |
| 1000 | 725 | 1.25 | + | + | 1.4 | 1.4 | 1.3 | 1.2 | 1.2 |
| 1000 | 725 | 1.60 | + | + | 1.8 | 1.8 | 1.7 | 1.5 | 1.5 |
| 1000 | 725 | 2.00 | + | + | 2.2 | 2.2 | 2.1 | 1.9 | 1.9 |
| 1000 | 725 | 2.50 | + | + | 2.8 | 2.8 | - | 2.4 | 2.3 |
| 1000 | 725 | 3.15 | + | + | 3.5 | 3.5 | - | 3.0 | 2.9 |
| 1000 | 725 | 3.50 | + | + | 3.9 | 3.9 | - | 3.4 | 3.2 |
| 1250 | 875 | 1.00 | + | + | 0.9 | 0.9 | 0.9 | 0.8 | 0.8 |
| 1250 | 875 | 1.60 | + | + | 1.4 | 1.4 | 1.4 | 1.3 | 1.2 |
| 1250 | 875 | 2.00 | + | + | 1.8 | 1.8 | 1.7 | 1.6 | 1.5 |
| 1250 | 875 | 2.50 | + | + | 2.3 | 2.3 | 2.2 | 2.0 | 1.9 |
| 1250 | 875 | 2.80 | + | + | 2.6 | 2.6 | - | 2.2 | 2.1 |
| 1250 | 875 | 3.50 | + | + | 3.2 | 3.2 | - | 2.7 | 2.6 |
| 1250 | 875 | 4.00 | - | + | 3.6 | 3.6 | - | 3.1 | 3.0 |
| 1600 | 1125 | 2.00 | + | + | 1.4 | 1.4 | 1.3 | - | - |
| 1600 | 1125 | 3.15 | + | + | 2.3 | 2.3 | 2.1 | - | - |
| 1600 | 1125 | 3.50 | + | + | 2.5 | 2.5 | 2.3 | - | - |
| 1600 | 1125 | 4.00 | - | + | 2.9 | 2.9 | - | - | - |
| 1600 | 1125 | 4.50 | - | + | 3.2 | 3.2 | - | - | - |
| 1600 | 1125 | 6.00 | - | + | 4.3 | 4.3 | - | - | - |
| 2000 | 1400 | 4.00 | - | + | 2.2 | 2.2 | 2.1 | - | - |
| 2000 | 1400 | 4.50 | - | + | 2.5 | 2.5 | - | - | - |
| 2000 | 1400 | 5.00 | - | + | 2.8 | 2.8 | - | - | - |
| 2000 | 1400 | 6.00 | - | + | 3.3 | 3.3 | - | - | - |
| 2500 | 1750 | 4.50 | - | + | 2.0 | 2.0 | 1.9 | - | - |
| 2500 | 1750 | 6.30 | - | + | 2.8 | 2.8 | - | - | - |
| 3150 | 2200 | 5.00 | - | + | 1.7 | 1.7 | - | - | - |
| 3150 | 2200 | 7.00 | - | + | 2.4 | 2.4 | - | - | - |
Мощность рассчитывается исходя из:
Для точного подбора рекомендуется теплотехнический расчёт с учётом условий эксплуатации.
Технически возможно, но не рекомендуется.
Отсутствие термостата увеличивает риск перегрева, разрушения оболочки и выхода нагревателя из строя. Для промышленного применения рекомендуется установка термостата или ПИД-контроллера.
Нет.

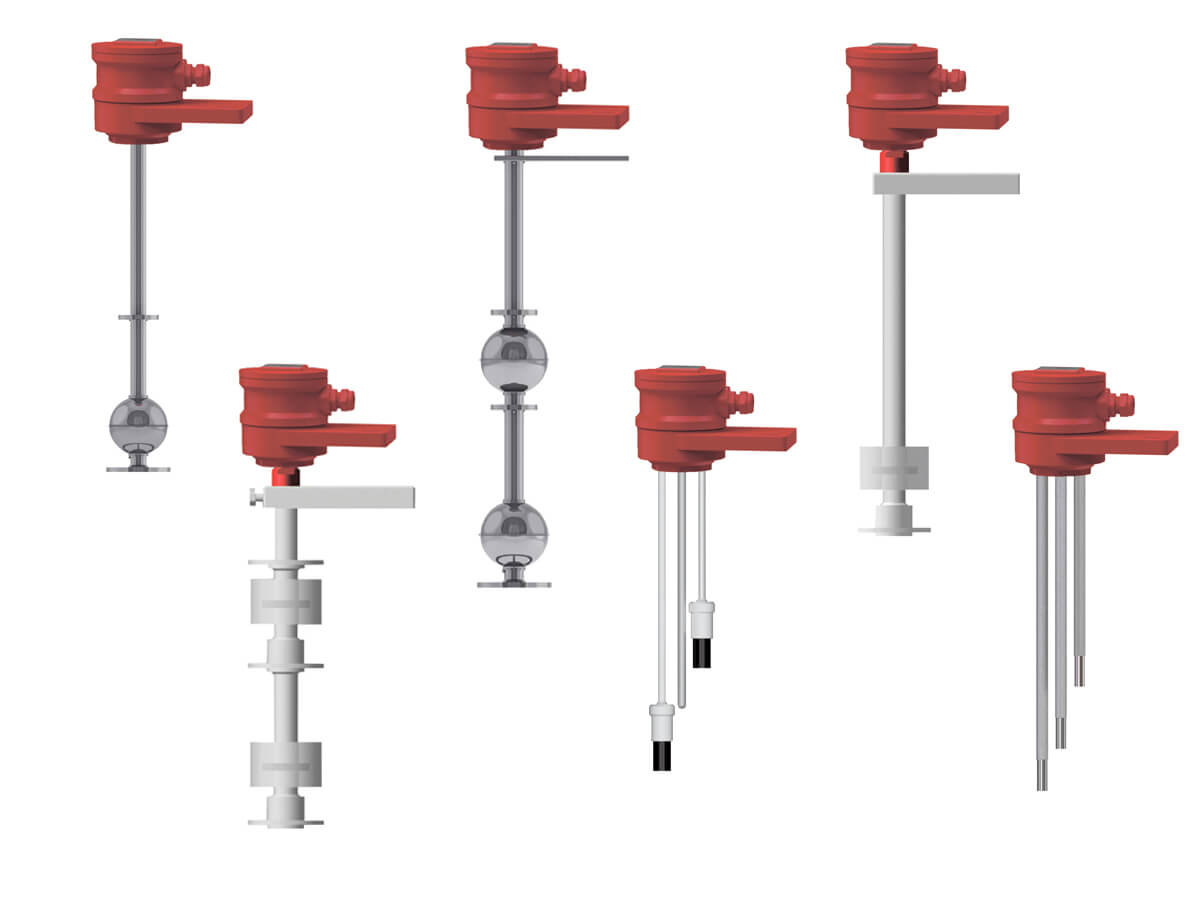

Работа без погружения в жидкость приводит к мгновенному перегреву и повреждению нагревательного элемента. Для защиты рекомендуется использование датчика уровня или защиты от сухого хода.
Выбор материала зависит от состава среды:
Подбор материала должен учитывать температуру и концентрацию реагентов.
Не рекомендуется.
Каждая среда требует отдельного подбора материала и мощности. Использование одного нагревателя для разных жидкостей может привести к коррозии или снижению срока службы.
Возможна поставка оборудования во взрывозащищённом исполнении при наличии соответствующих требований. Необходимо заранее указать класс зоны и условия эксплуатации.
Выбор зависит от массы нагревателя и требований к герметичности.
Да.
Контроль температуры необходим для:
Рекомендуется использовать датчик температуры в сочетании с регулятором.
Срок службы зависит от:
При корректном подборе и эксплуатации срок службы составляет несколько лет непрерывной работы.
Да.
Погружные нагреватели НОМАКОН могут использоваться как аналог и замена Mazurczak (Rotkappe). Подбор осуществляется по мощности, напряжению, материалу и типу крепления. Смотрите таблицу типо-размеров во вкладке «технические характеристики».
Для подбора требуется:
Чем точнее исходные данные, тем корректнее подбор оборудования.
Рекомендуется:
Регламент обслуживания зависит от условий эксплуатации и среды.
