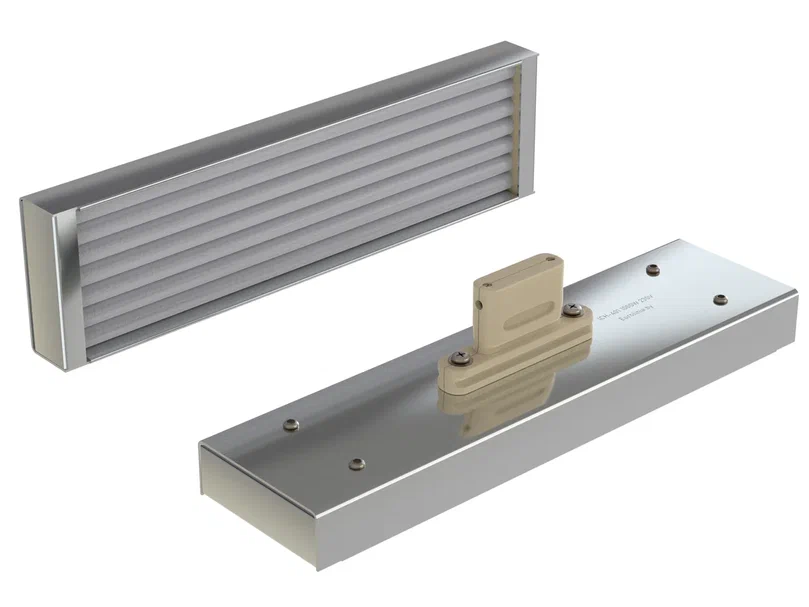

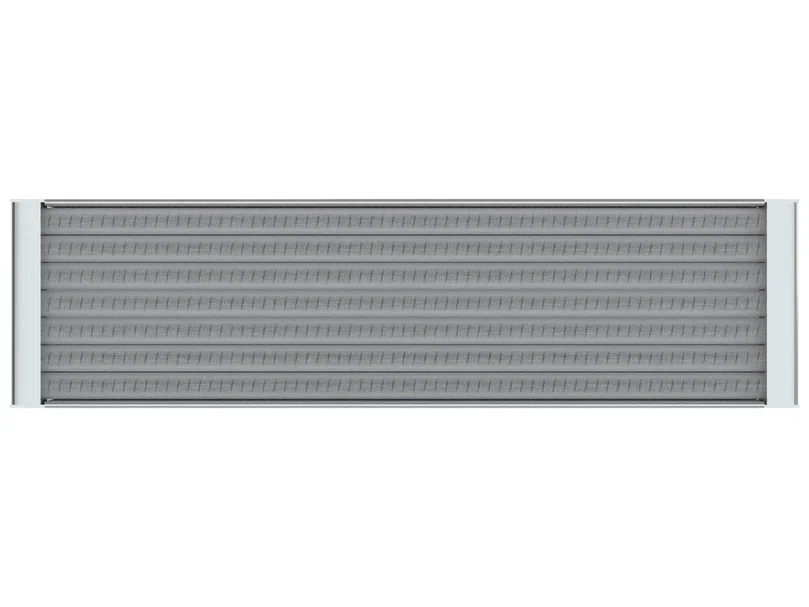

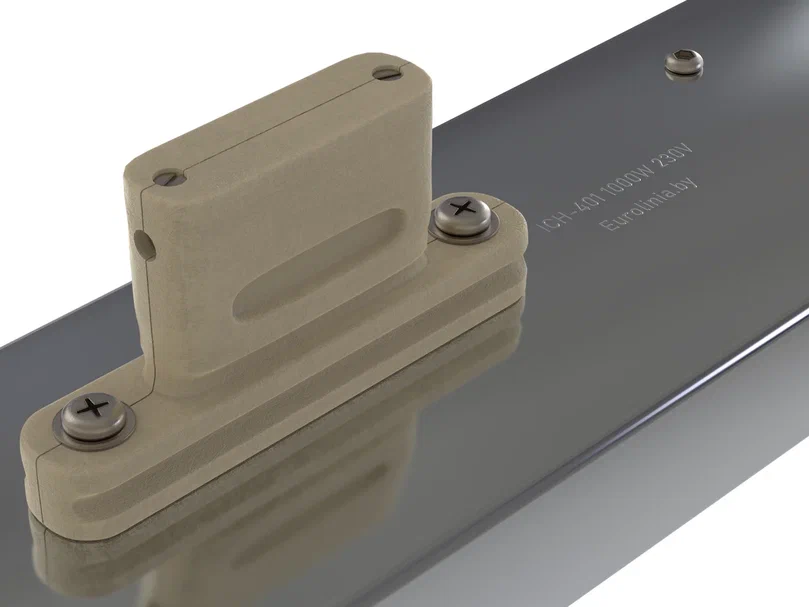

Корпус излучателя выполнен из алюминизированной стали. Излучатель снабжён керамическим цоколем. В корпусе расположены экран термозащиты и излучающие трубки из кварцевого стекла (эмиттеры).
Внутри кварцевых трубок установлена электроспираль из многокомпонентного сплава Fe-Cr-Al (суперфехраль GS SY) c легирующими элементами (исполнение 1) или электроспираль и датчик температуры излучающей поверхности в виде термопары ТХА (хромель-алюмелевый) типа «К» с контактными выводами (исполнение 2).
Благодаря минимальному времени разогрева при включении и быстрому охлаждению при выключении излучатели ИКН-400 рекомендуется применять в часто прерываемых за счет включения-выключения процессах инфракрасного обогрева: термоформовании, термоусадке, локальном разогреве в режиме «термошока», при сушке в камерах периодического действия, в мобильны автомобильных сушках и т.п. ИКН-400 также применяются в циклических процессах разогрева с изменяемой по программе удельной мощностью излучения, например, в инфракрасных паяльных станциях.
Расстояние от излучателя до поверхности обогрева в технологических процессах составляет, как правило, не менее 100-250 мм.
Излучатели серии ИКН-400 позволяют генерировать инфракрасное излучение при максимальной допустимой температуре излучающей поверхности кварцевых трубок плюс 780°С и удельной поверхностной энергии излучения до 6,0 Вт/см².
Максимальная допустимая температура корпуса излучателя при установке в панели разогрева составляет не более плюс 550 °С.
Срок службы излучателей составляет не менее 5 лет. Средняя наработка на отказ составляет: для излучателей с удельной поверхностной энергией излучения от 3,5 до 6,0 Вт/см² (650-780 °С) не менее 5000 ч, с энергией излучения до 3,5 Вт/см2 (не более 650 °С) – не менее 7000 ч.
| Наименование показателя | Электрическая мощность, Вт | ||||
| 250 | 400 | 500 | 650 | 1000 | |
| Электрическая мощность на единицу поверхности излучения (2), Вт/см² | 1,5 | 2,3 | 2,9 | 3,8 | 5,8 |
| Температура излучающей поверхности(1), °С | 410 | 510 | 560 | 620 | 730 |
| Удельная поверхностная энергия излучения(1), Вт/см² | 1,05 | 1,81 | 2,32 | 3,07 | 4,88 |
| Эффективный диапазон длин волн инфракрасного излучения, мкм | 2,15-10,3 | 1,9-8,95 | 1,8-8,35 | 1,65-8,0 | 1,45-7,2 |
| Длина волны максимума спектральной интенсивности излучения, мкм | 4,2 | 3,7 | 3,5 | 3,2 | 2,9 |
| Время достижения рабочей температуры при включении(1), мин, не более | 5 | 5 | 5 | 4 | 3 |
| Максимальная допустимая температура корпуса излучения, °С | 780 | ||||
| Напряжение питания переменного тока (50 Гц), В | 220/230 | ||||
| Режим работы | Продолжительный под надзором ГОСТ 16617 | ||||
| Размеры корпуса (длина х ширина), зоны излучения в плане, мм | 248х60, 228х59 | ||||
| Расчетная площадь поверхности излучения, см² | 171,9 | ||||
| Масса в снаряженном состоянии, г, не более | 330 | ||||
¹ - достигается в корпусе электрообогревателя НОМАКОН ЭИУС-211 при температуре окружающей среды от +18 до +25 °С ² - диаграммы разогрева и охлаждения излучателей марки ИКН-401 приведены для температур излучающей поверхности Тизл. , °С, соответствующих заданным табличным значениям электрической мощности на единицу поверхности излучения Руд. , Вт/см² |
|||||
| ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ | |
|---|---|
| Излучатель инфракрасный керамический ТУ BY 190454267.005-2015 | |
| ИКН-4 | - обозначение модели излучателя (излучатель инфракрасный кварцевый); |
| 01 | - обозначение модификации (модификация с размером корпуса 248х60 мм, всего выпускаются модификации с размером корпуса 01, 02, 03 и 04); |
| 1,0 | - номинальная потребляемая электрическая мощность, кВт. |
| 230 | - номинальное значение напряжения питания переменного тока, 220/230 В, 50 Гц. |
| 1 | - 1-без термопары, 2–с термопарой |
Купить кварцевые инфракрасные излучатели или изготовить под заказ вы можете в нашей компании "Номакон" обратившись к менеджеру по телефону:
+7 (993) 922-41-19
или пришлите запрос нажав кнопку "Заказать".
(1) – марка излучателя и электрическая мощность указываются на корпусе и на упаковке
(2) – при поставке один паспорт может быть оформлен на несколько излучателей из одной партии
1. Излучатели в составе изделий должны эксплуатироваться в производственных, жилых, общественных и бытовых помещениях при условии отсутствия в окружающей среде химически агрессивных и пожаро- и взрывоопасных веществ. Климатические условия эксплуатации УХЛ4 по ГОСТ 15150 (закрытые отапливаемые и вентилируемые помещения, отсутствие выраженной конденсации и влаги) при температура окружающей среды от плюс 1 до плюс 40°С.
2. К приемке, монтажу и испытаниям излучателей в составе изделия допускается персонал, изучивший его устройство и принцип работы, а также правила техники безопасности.
3. При приемке излучателя к монтажу необходимо провести его внешний осмотр на наличие повреждений металлического корпуса, кварцевых трубок и электрических спиралей, а также керамических изоляторов электрических токоподводящих проводов. При необходимости очистить корпус от пыли и загрязнений.
4. Излучатели исполнения 1 имеют на металлическом корпусе два контактных вывода с токоподводящими проводами для подключения к электросети, как указано на рисунке 1. Излучатели исполнения 2 с встроенным датчиком температуры (термопара ТХА типа «К») имеют два дополнительных контактных вывода в центре для подключения к измерительному прибору или терморегулятору (см. рисунок 2). Обозначение полюсов подключения к измерительному прибору: черный керамический изолятор на конце контактного провода соответствует входу прибора «минус».
5. Схема монтажа и подключения излучателя к электросети представлена на рисунке 1. Излучатель 1 вставляется крепежными шпильками в отверстия диаметром 6 мм корпуса электрообогревателя или панели разогрева 2 и крепится к ней с помощью гаек 3 с шайбами 4. При этом токопроводящие провода 5 проходят в соответствующие отверстия диаметром 6-8 мм панели 2. Присоединительный размер между крепежными шпильками корпуса L1, а также размеры расположения токопроводящих проводов L2 и L3 приводятся на чертеже излучателя на странице сайта для данной марки излучателя.
6. В процессе эксплуатации необходимо регулярно проверять поверхность кварцевых трубок излучателя на наличие повреждений и загрязнений. Накопление пыли и прочих загрязнений на корпусе и на кварцевых трубках может привести к возникновению пожароопасной ситуации при включении излучателя. Необходимо также регулярно проверять надежность крепления всех электрических соединений и надежность электрической изоляции.
7. Кварцевый излучатель является неразборным и не подлежит ремонту. При обнаружении неисправности в течение гарантийного срока эксплуатации изделие подлежит замене изготовителем через пункт реализации, в котором оно было приобретено.
1. Монтаж излучателя должен производиться с соблюдением правил установки электрооборудования (ПУЭ) и настоящего руководства по применению.
2. При монтаже излучателя необходимо выполнить все условия для подключения, а также обеспечить надежное крепление корпуса излучателя на поверхности электронагревателя, крепление токоподводящих проводов и электрического кабеля.
3. ЗАПРЕЩАЕТСЯ устанавливать и включать излучатели с поврежденным корпусом, с расколотыми кварцевыми трубками, с разбитыми керамическими изоляторами на токоподводящих проводах, с поврежденными токоподводящими проводами и наконечниками.
4. ЗАПРЕЩАЕТСЯ превышать номинальное напряжение питания излучателя ввиду возможного перегрева излучающей поверхности выше максимальной допустимой температуры плюс 780 °С, либо перегрева металлического корпуса излучателя выше плюс 550 °С.
5. ЗАПРЕЩАЕТСЯ применять излучатели в закрытых обогревающих системах: пространство перед излучающей поверхностью всегда должно быть открыто для выхода инфракрасного излучения (отвода тепловой энергии), между тыльной стороной корпуса излучателя и панелью должны быть вентиляционные щели для прохода охлаждающего воздуха, корпус излучателя снаружи не должен покрываться теплоизоляционным материалом. В противном случае, нерегулируемое снижение отвода тепла инфракрасным излучением и тепловой конвекцией может привести к перегреву электроспирали и излучающей поверхности и возникновению пожароопасной ситуации.
Изготовитель гарантирует соответствие изделия требованиям действующей нормативной документации при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
Срок хранения составляет 2 года с даты изготовления.
Гарантийный срок эксплуатации составляет 12 месяцев с даты ввода в эксплуатацию (продажи), или с даты изготовления при отсутствии даты продажи.
В течение гарантийного срока потребитель имеет право на замену неисправного излучателя через пункт реализации, в котором он был приобретен.
Гарантия не распространяется на излучатели без паспорта с отметкой о продаже, некомплектные, имеющие механические повреждения или другие признаки нарушения правил транспортирования, хранения и эксплуатации.
