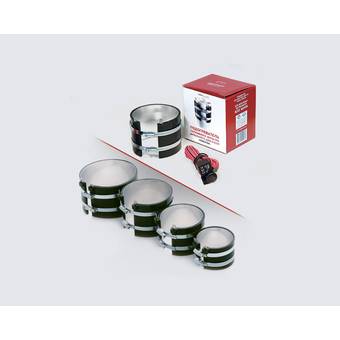

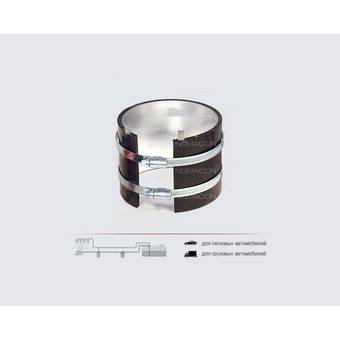

Бандажный подогреватель ПБ 105-107

Печать

Консультант: Дамир Шарафутдинов
Моб: +7 (915) 032-1934
Офис: +7 (495) 729-4155
E-mail: damir@nomacon.ru

Купить в 1 клик Заказать
ОписаниеВидео обзорТехнические характеристикиРекомендацииГде купить

Подогреватели электрические бандажные ПБ 105-107 предназначены для предпускового подогрева корпуса фильтра тонкой очистки двигателя автомобиля при температурах окружающей среды от -40 до +5°С с целью обеспечения необходимой пропускной способности фильтра за счет снижения вязкости топлива и растворения образовавшихся в нем нефтяных парафинов.

Подогреватели ПБ 105-107 монтируются на корпусе фильтра и подключаются к бортовой электросети автомобиля при ручном управлении подогревом. Выключатель с индикацией устанавливается в салоне в зоне видимости с места водителя. Включение подогревателя осуществляется нажатием клавиши. В зависимости от температуры окружающей среды рекомендуемая длительность предпускового разогрева фильтра от аккумулятора составляет 5-10 минут. Подогреватель может быть включен постоянно при работающем генераторе.

ВНИМАНИЕ! Подогреватели ПБ 105-107 нельзя использовать на пластмассовых фильтрах! На них можно использовать гибкие нагреватели ЭЛАН.

Подогреватели имеют различный посадочный диаметр (73-125мм) и высоту (67-82мм), что позволяет подобрать и адаптировать изделие практически к любому корпусу фильтра. Нагревающий элемент достигает температуры 130°С, этого обычно достаточно при температурах выше -40°С, но в условиях экстремально низких температур (ниже -40°С) для повышения эффективности теплопередачи и снижения времени предпускового разогрева подогреватель может комплектоваться специальной теплопроводящей пастой КПТД-3/1, наносимой на теплоотдающую поверхность подогревателя в процессе монтажа.

Подогреватели ПБ 105-107 могут устанавливаются парой по 2 подогревателя с последовательным электрическим подключением. Исполнение ПБ 105 (II), ПБ 106 (II), ПБ 107 (II).

В комплект поставки входит:

  • Подогреватель ПБ 105 (106, 107 либо пара указанных подогревателей)
  • Монтажный комплект для подключения к электросети автомобиля
  • Паспорт с инструкцией по монтажу и эксплуатации

*подогреватели ПБ 105-107 могут комплектоваться таймером (исполнение ПБА), который отключает подогреватель через 10 минут после включения. При длительном нажатии кнопки включения такой подогреватель переходит в режим постоянной работы.







Посмотреть паспор

Основные технические характеристики подогревателей бандажных
НОМАКОН™ ПБ ТУ РБ 100009933.002-2000
Наименование Модель ПБ
ПБ-105 ПБ-106 ПБ-107
Диаметр корпуса фильтра (посадочный диаметр подогревателя), мм 73-86 90-105 117-125
Высота нагревающей поверхности, мм 67 82 80
Напряжение питания постоянного тока, В 24
Номинальная электрическая мощность, Вт, не менее 100 120 150
Максимальная температура нагревающей поверхности, °С, не более 130
Диапазон рабочих температур при эксплуатации, климатическое исполнение от -40 до +45 °С, ХЛ2
Масса, кг, не более 0,25 0,35 0,41
Управление подогревом Ручное, автоматическое с подключением к СПА

Режим работы

Кратковременный 5-10 мин от аккумулятора, длительный от генератора



Подогреватель имеет климатическое исполнение ХЛ2 по ГОСТ 15150

Степень защиты подогревателя от проникания пыли и воды соответствует IP55 по ГОСТ 14254

Подогреватель сохраняет работоспособность при изменении напряжения питания в пределах 90-125% от номинального напряжения

Срок службы подогревателя не менее 5 лет, средняя наработка на отказ не менее 3000 ч



МОНТАЖ И ЭКСПЛУАТАЦИЯ БАНДАЖНОГО ПОДОГРЕВАТЕЛЯ С РУЧНЫМ УПРАВЛЕНИЕМ

монтаж бандажного подогревателя

монтаж бандажного подогревателя1 - подогреватель; 2 - фильтр тонкой очистки топлива; 3 - переключатель; 4 - реле; 5 - предохранитель; 6 - светодиод; 7 - замок зажигания; 8 - переключатель с индикацией

  • Подогреватель надевается на фильтр тонкой очистки так, как показано на (рис. 1).
  • Внимание! Категорически запрещается раскрывать подогреватель (рис. 2) или надевать его на фильтр, диаметр которого превышает максимально возможный.
  • Переключатель с индикацией устанавливается в салоне в зоне видимости с места водителя.
  • Подключение подогревателя производится согласно схеме (рис. 3).

ЭКСПЛУАТАЦИЯ

  • Включение подогревателя осуществляется нажатием клавиши переключателя или кнопки 3 (см. схему).
  • В зависимости от температуры окружающей среды рекомендуемая длительность предпускового нагрева составляет 3-6 мин.
  • Подогреватель может быть включен постоянно при работающем генераторе.
  • В автомобили с напряжением бортовой сети 24 В устанавливаются 2 нагревателя с последовательным электрическим подключением.
  • Срок службы подогревателя не менее 5 лет.

Внимание! Запрещается оставлять подогреватель включенным длительное время при неработающем двигателе.

МОНТАЖ И ЭКСПЛУАТАЦИЯ БАНДАЖНОГО ПОДОГРЕВАТЕЛЯ С ТАЙМЕРОМ

монтаж бандажного подогревателямонтаж бандажного подогревателя1 - подогреватель; 2 - фильтр тонкой очистки топлива; 3 - предохранитель; 4 - замок зажигания; 5 - блок управления; 6 - кнопка

  • Подогреватель надевается на фильтр тонкой очистки так, как показано на (рис. 1).
  • Внимание! Категорически запрещается раскрывать подогреватель (рис. 2) или надевать его на фильтр, диаметр которого превышает максимально возможный.
  • Переключатель с индикацией устанавливается в салоне в зоне видимости с места водителя.
  • Подключение подогревателя производится согласно схеме (рис. 4).

ЭКСПЛУАТАЦИЯ

  • Подогреватель рекомендуется включать при температуре окружающей среды ниже +5°С. Продолжительность предпускового подогрева в зависимости от температуры воздуха — 3-6 мин.
  • Включение подогревателя осуществляется при включенном зажигании нажатием кнопки 6 (рис 6). При этом загорается светодиод в мигающем режиме.
  • Выключение подогревателя производится повторным нажатием кнопки или выключением зажигания. Если при включенном зажигании подогреватель не выключен нажатием кнопки, то он автоматически отключается через 10 минут.
  • При необходимости подогреватель может быть включен на постоянный режим работы. Для этого необходимо нажать кнопку на блоке управления и удерживать ее в нажатом состоянии не менее 2-х секунд до момента включения светодиода. Отключение подогревателя в этом случае производится повторным нажатием кнопки или выключением зажигания.

Внимание! Запрещается оставлять подогреватель включенным длительное время при неработающем двигателе.
