Бандажный подогреватель ПБ 100 (12В)

Печать

Консультант: Дамир Шарафутдинов
Моб: +7 (993) 922-41-19
Офис: +7 (495) 729-4155
E-mail: damir@nomacon.ru

Купить в 1 клик Заказать

Выберете нужный подогреватель по диаметру вашего фильтра и типу управления:

Механическое управление с кнопкой
Модель Диаметр фильтра, мм Цена, руб.
ПБ 101 68-73 3900
ПБ 102 73-86 3900
ПБ 103 78-91 3900
ПБ 104 90-105 4500
Автоматическое управление с таймером (таймер отключается через 10 минут)
ПБА 101 68-73 5300
ПБА 102 73-86 5300
ПБА 103 78-91 5300
ПБА 104 90-105 5800
Описание Видео обзорТехнические характеристики РекомендацииГде купить

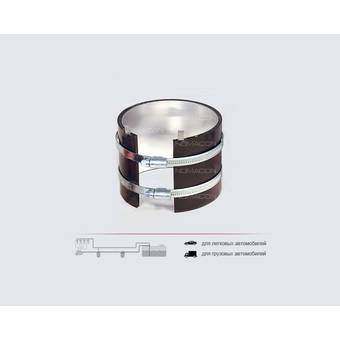

Подогреватели электрические бандажные ПБ 101-104 предназначены для предпускового подогрева корпуса фильтра тонкой очистки двигателя автомобиля при температурах окружающей среды от -40 до +5°С с целью обеспечения необходимой пропускной способности фильтра за счет снижения вязкости топлива и растворения образовавшихся в нем нефтяных парафинов.

Подогреватели ПБ 101-104 монтируются на корпусе фильтра и подключаются к бортовой электросети автомобиля при ручном управлении подогревом. Выключатель с индикацией устанавливается в салоне в зоне видимости с места водителя. Включение подогревателя осуществляется нажатием клавиши. В зависимости от температуры окружающей среды рекомендуемая длительность предпускового разогрева фильтра от аккумулятора составляет 5-10 минут. Подогреватель может быть включен постоянно при работающем генераторе.

ВНИМАНИЕ! Подогреватели ПБ 101-104 нельзя использовать на пластмассовых фильтрах! На них можно использовать гибкие нагреватели ЭЛАН.

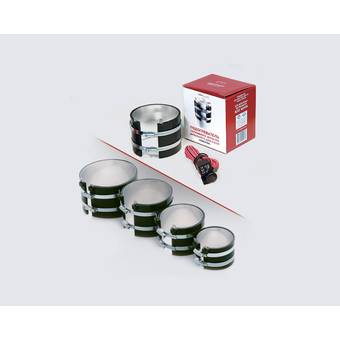

Подогреватели имеют различный посадочный диаметр (68-105мм) и высоту (52-82мм), что позволяет подобрать и адаптировать изделие практически к любому корпусу фильтра. Нагревающий элемент достигает температуры 130°С, этого обычно достаточно при температурах выше -40°С, но в условиях экстремально низких температур (ниже -40°С) для повышения эффективности теплопередачи и снижения времени предпускового разогрева подогреватель может комплектоваться специальной теплопроводящей пастой  КПТД-3/1, наносимой на теплоотдающую поверхность подогревателя в процессе монтажа.

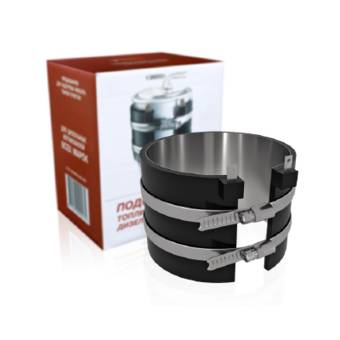

В комплект поставки входит:

  • Подогреватель ПБ 101 (102, 103, 104)
  • Монтажный комплект для подключения к электросети автомобиля
  • Паспорт с инструкцией по монтажу и эксплуатации

*подогреватели ПБ 101-104 могут комплектоваться таймером (исполнение ПБА), который отключает подогреватель через 10 минут после включения. При длительном нажатии кнопки включения такой подогреватель переходит в режим постоянной работы.



Посмотреть паспорт

Основные технические характеристики подогревателей бандажных
НОМАКОН™ ПБ ТУ РБ 100009933.002-2000
Наименование Модель ПБ
ПБ-101 ПБ-102 ПБ-103 ПБ-104
Диаметр корпуса фильтра (посадочный диаметр подогревателя), мм 68-73 73-86 78-91 90-105
Высота нагревающей поверхности, мм 52 67 52 82
Напряжение питания постоянного тока, В 12
Номинальная электрическая мощность, Вт, не менее 70 90 100 120
Максимальная температура нагревающей поверхности, °С, не более 130
Диапазон рабочих температур при эксплуатации, климатическое исполнение от -40 до +45 °С, ХЛ2
Масса, кг, не более 0,18 0,25 0,27 0,35
Управление подогревом Ручное, автоматическое с подключением к СПА
Режим работы Кратковременный 5-10 мин от аккумулятора, длительный от генератора



Подогреватель имеет климатическое исполнение ХЛ2 по ГОСТ 15150

Степень защиты подогревателя от проникания пыли и воды соответствует IP55 по ГОСТ 14254

Подогреватель сохраняет работоспособность при изменении напряжения питания в пределах 90-125% от номинального напряжения

Срок службы подогревателя не менее 5 лет, средняя наработка на отказ не менее 3000 ч

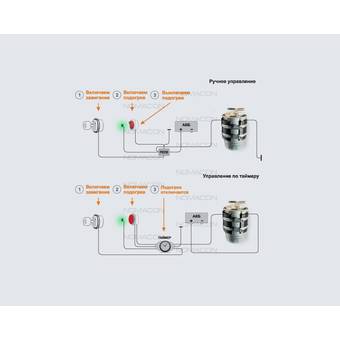

МОНТАЖ И ЭКСПЛУАТАЦИЯ БАНДАЖНОГО ПОДОГРЕВАТЕЛЯ С РУЧНЫМ УПРАВЛЕНИЕМ

1 - подогреватель; 2 - фильтр тонкой очистки топлива; 3 - переключатель; 4 - реле; 5 - предохранитель; 6 - светодиод; 7 - замок зажигания; 8 - переключатель с индикацией

  • Подогреватель надевается на фильтр тонкой очистки так, как показано на (рис. 1).
  • Внимание! Категорически запрещается раскрывать подогреватель (рис. 2) или надевать его на фильтр, диаметр которого превышает максимально возможный.
  • Переключатель с индикацией устанавливается в салоне в зоне видимости с места водителя.
  • Подключение подогревателя производится согласно схеме (рис. 3).

ЭКСПЛУАТАЦИЯ

  • Включение подогревателя осуществляется нажатием клавиши переключателя или кнопки 3 (см. схему).
  • В зависимости от температуры окружающей среды рекомендуемая длительность предпускового нагрева составляет 3-6 мин.
  • Подогреватель может быть включен постоянно при работающем генераторе.
  • В автомобили с напряжением бортовой сети 24 В устанавливаются 2 нагревателя с последовательным электрическим подключением.
  • Срок службы подогревателя не менее 5 лет.

Внимание! Запрещается оставлять подогреватель включенным длительное время при неработающем двигателе.

МОНТАЖ И ЭКСПЛУАТАЦИЯ БАНДАЖНОГО ПОДОГРЕВАТЕЛЯ С ТАЙМЕРОМ

1 - подогреватель; 2 - фильтр тонкой очистки топлива; 3 - предохранитель; 4 - замок зажигания; 5 - блок управления; 6 - кнопка

  • Подогреватель надевается на фильтр тонкой очистки так, как показано на (рис. 1).
  • Внимание! Категорически запрещается раскрывать подогреватель (рис. 2) или надевать его на фильтр, диаметр которого превышает максимально возможный.
  • Переключатель с индикацией устанавливается в салоне в зоне видимости с места водителя.
  • Подключение подогревателя производится согласно схеме (рис. 4).

ЭКСПЛУАТАЦИЯ

  • Подогреватель рекомендуется включать при температуре окружающей среды ниже +5°С. Продолжительность предпускового подогрева в зависимости от температуры воздуха — 3-6 мин.
  • Включение подогревателя осуществляется при включенном зажигании нажатием кнопки 6 (рис 6). При этом загорается светодиод в мигающем режиме.
  • Выключение подогревателя производится повторным нажатием кнопки или выключением зажигания. Если при включенном зажигании подогреватель не выключен нажатием кнопки, то он автоматически отключается через 10 минут.
  • При необходимости подогреватель может быть включен на постоянный режим работы. Для этого необходимо нажать кнопку на блоке управления и удерживать ее в нажатом состоянии не менее 2-х секунд до момента включения светодиода. Отключение подогревателя в этом случае производится повторным нажатием кнопки или выключением зажигания.

Внимание! Запрещается оставлять подогреватель включенным длительное время при неработающем двигателе.
